⊕⊕Champking KB-6251美容換膚清毒素⊕⊕
幾天前清理完成Champking KB-6251這把omron鍵盤，心裡一直有個疙瘩，總覺得這麼一把好鍵盤，清理的並不是很完全。
趁著今天端午節，下大雨，沒地方跑，又沒事幹，毅然決然，徹底拆了它，大整理兼美容。

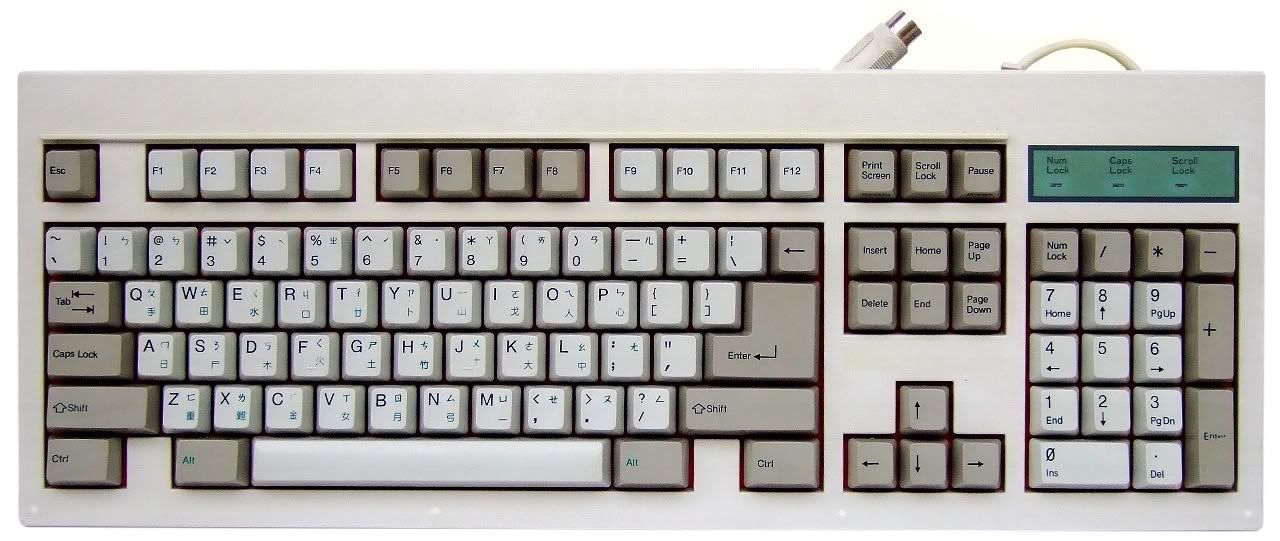

圖1. 圖2. 圖3. 圖4～～～就是先前整理完畢的Champking KB-6251 omron鍵盤，很清楚的可以看出，
原始鐵板生鏽嚴重，雖然已經很用力的刷除鏽跡雜物，但仍然疤痕一堆。
圖5. 圖6. 圖7～～～拔下的鍵冒支撐腳座與二色鍵帽及完整的解軸清理。
圖8～～～鐵板噴鐵樂士紅漆,,等待乾燥中。
圖9～～～鐵板噴漆完成上支撐座
圖10～～～組軸
圖11～～～銲軸
圖12～～～裝鍵帽
圖13～～～左側放大圖
圖14～～～右側電源晶片圖
圖15～～～鍵帽裝完上背蓋
圖16～～～鍵帽與軸
圖17～～～上蓋噴黑漆，採用雙漆方式，先噴完恐龍平光黑漆當底漆，
10分鐘後再噴汽車用黑珍珠銀冷烤漆，配合原來稍微粗糙的上蓋，
方便形成雙漆稍微互咬的局面。
圖18～～～覆蓋乾燥的黑珍珠銀上蓋
圖19～圖20～～側視圖，刻意保留底蓋原色，形成雙層派。
圖21～～正面完成品圖
還勉強可以看吧!
48 則回應
咦!..解軸下來那顆原生軸被你烙印了?
咦!..解軸下來那顆原生軸被你烙印了?
對，它在我想要把腳上的鍚弄掉時燙傷了。
我不用考試，我在上班了。
鍵盤的部份我覺得應該是原生軸的。
上圖
▲軸上蓋
▲軸底部
▲上蓋部份分解
▲軸內部
▲軸內部
可是這一把的手感我不是很喜歡，但也算不得準，因為這把也不知被放了多久，手感上跟新品也是有差距。
相較之下比較喜歡台白。
可是這一把的手感我不是很喜歡，但也算不得準，因為這把也不知被放了多久，手感上跟新品也是有差距。
相較之下比較喜歡台白。
先將鍵盤翻過來,, 地上放毛巾,,垂直的壓上壓下幾百次,
(放太久總會不靈活),那時再試打看看
--------------------------------------------------------
台白跟MX青軸對我來講是完成度最高的十字軸,,,
新研發的軸要超越台白與青軸,, 不容易!
既然解軸了,,答案就確認了
果然如我最早的懷疑...是原生軸... 呵呵!
考完試了...趕快解軸證實吧...原生軸?
先完成一部份。
據"ALPS原生軸與簡易軸分解比較圖"此篇內容原生alps軸的兩隻腳為一字形，而簡易的為下圖的形式，那從圖六、七可以看到其腳的形式比較像是原生的，可是從軸的上蓋部份卻又比較像簡易的軸，這樣是不是有點奇怪？
軸分解的部份則要等到放假再動手。
▲圖一 鍵盤整體
▲圖二 背蓋
▲圖三 晶片一
▲圖四 晶片二
▲圖五 晶片三
▲圖六 板子
▲圖七 板子局部放大
▲圖八 板子局部放大
▲圖九 鍵帽
▲圖十 綠色的二色成形
▲圖十一 綠色的二色成形
▲圖十二 補一下軸的照片
鍵帽的紅色油墨印刷,,恐怕比現今的雷刻還耐磨....
等你完整清理後再詳細介紹吧!
我覺得你這把的軸也有點怪怪的,,有機會分解確認一下!
我覺得你這一把怪怪的?....恐怕改裝過...
我覺得你這把的軸也有點怪怪的,,有機會分解確認一下!
不幸被我猜中?.....我心想這軸單從上蓋來看,,越來越狐疑,,,果不其然...
（雖然軸圖有些模糊...XD）.
可能這把剛好處於原生軸末期...
使用原生軸內涵,,,但上蓋卻開始改變模具...也就是開始轉為簡易軸的先期上蓋
因此你這一把應該是原生白軸末代
如果解軸確認是原生白軸,,那我推估這把的生產時間是1994年年底。
鍵帽的紅色油墨印刷,,恐怕比現今的雷刻還耐磨....
等你完整清理後再詳細介紹吧!
我覺得你這把的軸也有點怪怪的,,有機會分解確認一下!
找時間會來分解一下，不過要等放假比較有空。
沒錯..是簡易軸的...
我覺得你這一把怪怪的?....恐怕改裝過...
如果你有拆外殼,,,電路板上有何生產數據?
沒錯..是簡易軸的...1996年生產?
第三頁從上數下來的第六樓就是這所能看到的所有資訊。(那部份因為我沒有照，所以還是用那邊的圖好了。)
我找不到那邊有寫生產日期，所以我也不知道是不是1996產。
外殼要等我明天才會拆，拆好我再貼照片上來。
其實這把有一些地方很不好，老實講仔細看一下後我有點生氣，不過只能怪自已沒問清楚。說了壞的，也說一下好的，鍵帽真的很漂亮，紅色很紅，真漂亮。
你的不要下標這一把嗎? http://tw.page.bid.yahoo.com/tw/auction/b55120643
還是另有別把,,我以為你問的是網拍這一把!
既然拿到鍵盤了,,, 一定要放上軸的特寫照片
使用我自製的拔鍵器那種類型就很好拔~~~拔的時候要注意的是,,垂直平均施力,, 以免拔斷鍵帽
你的不要下標這一把嗎? http://tw.page.bid.yahoo.com/tw/auction/b55120643
還是另有別把,,我以為你問的是網拍這一把!
既然拿到鍵盤了,,, 一定要放上軸的特寫照片
使用我自製的拔鍵器那種類型就很好拔~~~拔的時候要注意的是,,垂直平均施力,, 以免拔斷鍵帽
我說的不是yahoo那把，是我之前有提供三張圖的那把。yahoo的賣太貴了，且品項不算是很好且不知是不是已有按鍵無法使用。其實我買到的這把也算貴的(有比yahoo便宜)，但因為已跟人說好了，不好意思臨時跟人說不要。
照片因為剛在洗鍵帽，所以沒有馬上照好上傳上來，現在已準備好了，上圖。
▲圖一(據此篇(㊣ALPS軸類零組件比較㊣)我判斷應為簡易軸)
圖一大圖連結：ppt.cc/8BO!@.jpg
▲圖二
圖二大圖的連結：ppt.cc/Qg_~@.jpg
另外就是拔鍵帽上，我不小心把delete那個鍵拔壞了，雖然很後悔但就當作學一個經驗。
上幾篇有請問您的鍵盤我今天拿到了，是簡易軸的，非原生。
照片等鍵盤洗過之後再放上來了。
初步來看，我現在覺得以前的鍵帽比較漂亮，有藍、綠、紅印刷在上面，而且鍵帽上的紅好漂亮，個人感覺比現在的好很多。(我自已本身是喜歡英刻的鍵帽，因為印的少，感覺比較漂亮，但跟以前的鍵帽比起來，我會比較喜歡以前的，雖然印很多。)另一點則是我知道一般的二印是什麼樣的觸感了，大至上來講差不多，但的確跟cherry的來比有薄上一些。觸感算ok，不會覺得不舒服。
最後一件事，alps的鍵帽還滿不好拔的。
原生軸打起來的感覺就再等看看有沒有機會。
你這一把9成是alps原生白軸（以後拍軸的照片請從頂端拍特寫,才看的清楚）...不解軸單從軸的頂端判斷(有8~9成的機率),,,上面有ALPS字樣..滑套兩端有缺口,確定的年代是1994年以前,,,,如此有9成的機會可判定為原生軸(不打開 鍵盤外殼的情況下)....當然解軸後不用分解軸體,,單從接腳外觀就可以判定,,,而你這把我猜是原生白軸塑膠板
沖馬桶不錯用 ,殺菌兼分解排泄物
化工行....危險性很高,,,絕對不可以碰觸到皮膚,,尤其是眼睛(上場前建議穿全套化工防護裝...科科)
去漬霸..效果不彰....洗衣粉...別開玩笑了,省省吧.........然後泡的時間是否不可以太久，(指的是雙氧水嗎?...時間要由你的經驗依濃度殘值來判定,,有時候過久也會損傷鍵帽,,尤其是有一些種類的二色鍵帽)
那個鍵帽可能要看運氣了。
另外想請問您一下，我在您這一篇(台白老鍵盤(80%無刻鍵盤)內有見您改一個kwd-601的鍵盤，那使用的是掛leo牌的(這個部分我記得有網站上有找到說如牌子是在左上的，其鍵帽為二色成形，在右上的則為油墨)
，我想請問說kwd-601像leo或nec的，其鍵帽應為二色成形，那觸感上跟cherry二色成形一樣嗎？還是稍微有所差別(是有比較好或差)？
我只有碰過cherry的，我不知道不同時代或不同代工廠生產出來的產品是否相差不多。
感謝您的幫忙。
那個鍵帽可能要看運氣了。
另外想請問您一下，我在您這一篇(台白老鍵盤(80%無刻鍵盤)內有見您改一個kwd-601的鍵盤，那使用的是掛leo牌的(這個部分我記得有網站上有找到說如牌子是在左上的，其鍵帽為二色成形，在右上的則為油墨)
，我想請問說kwd-601像leo或nec的，其鍵帽應為二色成形，那觸感上跟cherry二色成形一樣嗎？還是稍微有所差別(是有比較好或差)？
我只有碰過cherry的，我不知道不同時代或不同代工廠生產出來的產品是否相差不多。
感謝您的幫忙。
LEO在左上原本的鍵盤是二色沒錯,（你真的有用心在看,,XD）,,但為了變成無刻,,所以換上KWD601油墨版的鍵帽來處理.......
至於與Cherry二色的比較....無法說較好或略差,,畢竟這是非常主觀的答案,,只能說鍵帽上印字數量的不同(台版二色有中文的油墨在內)(Cherry只有英文)當然手感不會完全一致,,不過當大家都變成光滑時,,那時候應該差不多的
不過KWD60X系列的二色鍵帽比較薄,,台鐵鍵盤的二色較厚,,Cherry的又稍厚一些..所以Cherry二色打起來相對較沈悶一些
台白就是要用有鐵板的感受更Fu.....Cherry鍵帽較低矮...弧度與台規盤不同...不協調....
適合台製鍵盤(MX相容鍵帽)就是換用一樣是台灣製的台鐵鍵盤的鍵帽最佳,,,
就是我展示於版上的KBtalKing黑白郎君（熊貓鍵盤）
★KBtalKing黑英刻換裝首部曲,敬請欣賞★ http://kbtalking.cool3c.com/article/5149
ok，我知道了，我還是先用去漬霸努力一下好了。
雙氧水太危險了，不知道安全使用方式前還是先不用的好。
感謝您的幫忙。
註：台白打了一、兩天，我覺得有比cherry青軸來的彈，或著說比較靈活的感覺，而且比較輕的(工作時是用cherry白在打，工作區域非獨立)，打起來還不錯，只是我拿到的這把鍵帽比較粗糙，打感不是很好。(有換cherry的鍵帽，但只有換部分，因有些地方不合。)
您好
我找到的是這一把。
不知可否請問您是如何判斷其為原生軸？在無法拆開檢驗的情況下，是查其年份或是？。(有爬過文得知在未拆開的情況下好像無法準確判定其為原生或簡易。)
另外還想請問一下，我看之前您清理鍵盤時都有使用雙氧水去清理鍵帽，那我想請問一下廢液的部分請問您於使用後是如何處理的？
還有一個，雙氧水要去那裡買？我看各位用的不是一般雙氧水，這種東西要去那裡買？
第二個就是替代方案，在爬文知道這種東西好像使用上有一些危險性，如果處理上有一些困難的話，我應該就不會去使用這種方法去清理鍵盤了。
那是否有別的清潔劑可使用？我有看過別人說用法漬霸去洗它，這種方式也是ok的嗎？或洗衣粉之類的也ok嗎？然後泡的時間是否不可以太久，還是說不能泡要以搓洗的方式去清理？
不好意思，問很多問題。
感謝您的幫忙。
▲ 圖一
▲ 圖二
▲ 圖三
您賣場內那幾把臺白軸賣的還真快，我原本打算自已先打過如適合才買一把的，不過看來現在應該沒有這樣的問題了。
一下三把都沒了，真好奇是誰買的。
您賣場內那幾把臺白軸賣的還真快，我原本打算自已先打過如適合才買一把的，不過看來現在應該沒有這樣的問題了。
一下三把都沒了，真好奇是誰買的。
一把台白買家取消,,,因為有兩把台白,,他一時勾錯,,,...請再度參考
XD 其實沒有勾錯啦...當下見獵心喜，本來想都衝下來，
後來思考半小時(上班差點來不及 -_- )，還是決定先標二把就好(因為很傷...)。
您賣場內那幾把臺白軸賣的還真快，我原本打算自已先打過如適合才買一把的，不過看來現在應該沒有這樣的問題了。
一下三把都沒了，真好奇是誰買的。
一把台白買家取消,,,因為有兩把台白,,他一時勾錯,,,...請再度參考
您好
想請問您一個問題，我在網路上有看到一把同樣編號的鍵盤，但軸是使用alps的，我想請問一下這個是原生的還是簡易？因為沒打過這種軸，所以想收個一把來打打看。
感謝您的幫忙。
您好
想請問您一個問題，我在網路上有看到一把同樣編號的鍵盤，但軸是使用alps的，我想請問一下這個是原生的還是簡易？因為沒打過這種軸，所以想收個一把來打打看。
感謝您的幫忙。
沒有拔下鍵帽檢視無法肯定,,,不過網拍那把是原生白軸的可能性很高http://tw.page.bid.yahoo.com/tw/auction/b55120643
http://tw.page.bid.yahoo.com/tw/auction/b55120643
靠腰，這把誰丟出來得？XD
看了這篇我也想去找隻KB-6251.來弄的和板大一樣的配色..真是不錯阿
但我想改成USB+PS2雙介面內建,若是還塞的進去的話.希望也塞個USB HUB
這邊說到美容換膚，讓我想到有一系列是不會變黃的。
那就是IBM（LEXMARK/UNICOMP）Model-M，傳說中可以當椅子坐的鍵盤。
我這邊有一隻Number5送我的Model-M，
科科，只有"部份"鍵帽發黃而已，其他都還是原色。
發黃的是有中文印字的鍵帽...XD
最慘的是其實四年前我已經把他換膚美白過了，只是他又黃了。
不過坦白講，這隻美國鍵盤的作工很美式，也就是很粗糙。
ps.有看過我的blog的同好應該會有印象。
路透社那隻呢？ 您貼了兩張阿！
路透社那隻呢？ 您貼了兩張阿！
印象中好像是韓國人切的
那是用micro switch做的，只要大約10g就可以觸發.....
英國那個看到就哭了，工程真是浩大XD
http://zh.wikipedia.org/wiki/PS/2%E6%8E%A5%E5%8F%A3
不過看到PS/2接腳的定義，會不會其實我只要把Tinkpad鍵盤上的軟排線分接成2組PS/2就可以用了？
剛好市面上賣得轉接線都是雙孔，所以剛好可以改成內建的？
我想請教一下上面兩位前輩，要怎樣把有無線接成有線......
有沒有現成整理好的接腳圖可供按圖施工？
翻修我很弱阿，尤其早期怪雞絲一堆 XD
另請教一下alps.tw
我昨晚爬80%鍵盤討論串，您貼的圖是真切還是只是照片編修？
討論串中的韓國網站kbdmania連結都掛了，也許站址有更改。
我想請教一下上面兩位前輩，要怎樣把有無線接成有線......
有沒有現成整理好的接腳圖可供按圖施工？
翻修我很弱阿，尤其早期怪雞絲一堆 XD
另請教一下alps.tw
我昨晚爬80%鍵盤討論串，您貼的圖是真切還是只是照片編修？
討論串中的韓國網站kbdmania連結都掛了，也許站址有更改。
如果你指的是黑色鍵盤,,左上角有一隻松鼠或玫瑰花的圖.. 那是照片編修的示意圖
真是需要時間、毅力！佩服
您那些是古蹟阿，怎麼可以隨便破壞古蹟呢...科科
您那些是古蹟阿，怎麼可以隨便破壞古蹟呢...科科
古蹟要經過文建會認證才算,,,,,,,,,,,La Gi La
這也是中型圖片才看的到的...
跑到癮科科那邊就看不清零件了
是懶得切XDD
話說我看到了一科74LS05......
我的想法是盡量保持原貌(除了那條線有時不得不換外),,
雖然我很喜歡80%,,,切的也不輸人..但我仍不想切
我真的覺得你是翻修界的達人。
不過我早上已經先被外國人嚇過了，Mini Keyboard with Trackpoint。
http://geekhack.org/showwiki.php?t=4917
改裝界的天才，無中生有，還有3D cad圖，完成度超高。
我很久前曾經想把track point給改到g80-3000上，但這位天才簡直嘆為觀止的阿啊啊。
Cherry MX青+Trackpoint+HHKBpro的外觀=Perfect
今天翻我以前改失敗的Apple Extend keyboard II，這個真的很難。
所以我現在也心癢癢的想學他拿個g80-3000來鋸XD
這篇透過W8R，我也有看到，科科。在左配鍵盤上放上小紅點，也是我的希望呀。這樣我幾乎就可以不必用滑鼠了。chens成功之後，記得分享一下呀。
我想如果光是把Thinkpad的鍵盤(科科 ex : 600X)原封不動改成可以USB外接的就很困難了。
另一個重點是要先生個適合的殼，做出來還的美觀，不能太土砲...
其實我昨天有找到一個更符合一枝花期望的改裝(更正，應該說創作)，只可惜他是沒有殼的，詳下面英國網址。
http://mykeyboard.co.uk/microswitch/
ps.現在爬外國的論壇很有趣，可以找到很多從台灣網友的網頁引出去的。
比較蠢的是在英文網站看到引大陸網友的文章，結果大陸網友的文章是引Arts的網頁做潤飾(Kevin引Kevin的文)。
只是前幾行就看到台灣省，真的是有點冏。
我真的覺得你是翻修界的達人。
不過我早上已經先被外國人嚇過了，Mini Keyboard with Trackpoint。
http://geekhack.org/showwiki.php?t=4917
改裝界的天才，無中生有，還有3D cad圖，完成度超高。
我很久前曾經想把track point給改到g80-3000上，但這位天才簡直嘆為觀止的阿啊啊。
Cherry MX青+Trackpoint+HHKBpro的外觀=Perfect
今天翻我以前改失敗的Apple Extend keyboard II，這個真的很難。
所以我現在也心癢癢的想學他拿個g80-3000來鋸XD
這篇透過W8R，我也有看到，科科。在左配鍵盤上放上小紅點，也是我的希望呀。這樣我幾乎就可以不必用滑鼠了。chens成功之後，記得分享一下呀。
又一把浴火重生的逸品誕生了！alps大的手藝真好～（偷偷問一下...手感應該沒有改變吧？）
又一把浴火重生的逸品誕生了！alps大的手藝真好～（偷偷問一下...手感應該沒有改變吧？）
幾乎每顆鍵帽都有油光,可見操得非常凶,
連菜瓜不都很難刮下的早期腐蝕性油墨,都有好幾顆,,,字,,,磨掉了一些,
但其他幾乎如故,,沒什麼變化
