▲4月14日在秋葉原UDX南ウイング舉辦的電子展「エレキジャック・フォーラム」中展出了這類款式的CPU萌基板！
（圖片來源）

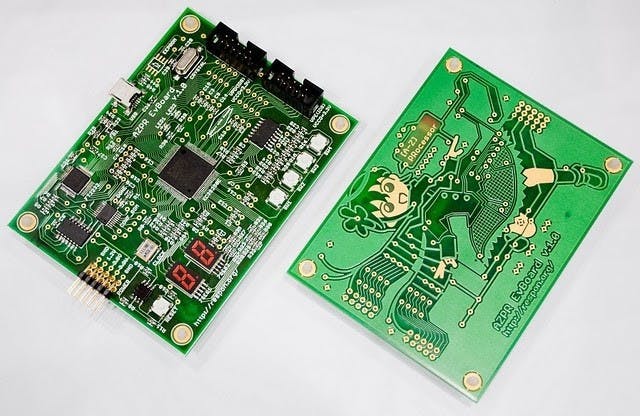

這款CPU基板 AZPR EvBoard (別名：基板少女)搭載了 XILINX 公司的 FPGA，搭配上確認執行動作用的LED燈光，再以電子電路連結輸出與輸入埠，形成相當特殊的中央處理器！

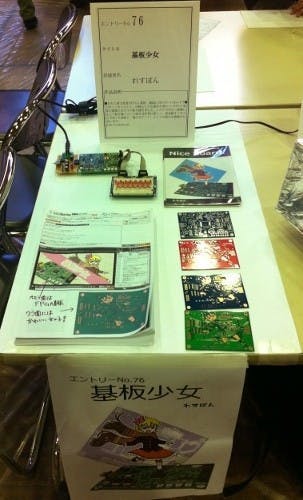

▲這是該CPU基板製作者余熱在コミケ擺攤的記錄，在白板前面的就是那塊CPU基板《AZPR EvBoard》－－《基板少女》！！
（圖片來源）

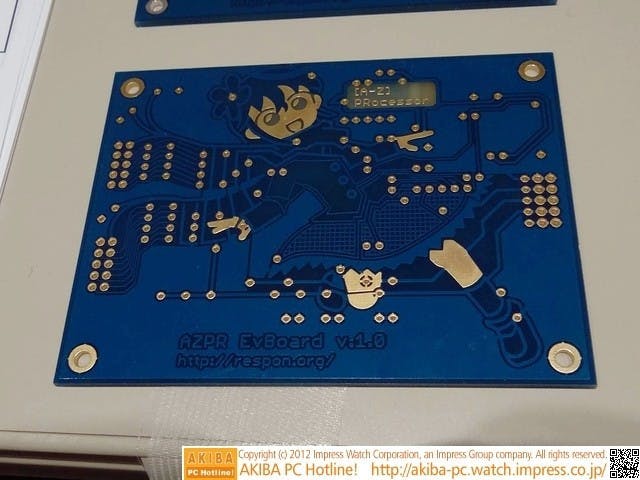

在基底背面的少女是用電子電路所描繪出來的。並沒有另外使用多餘的顏料，從其圍巾可以注意到設計者．余熱在描繪基板少女圖案時使用電路是多麼地仔細，該CPU能夠執行交代的任務，雖然在宣傳短片中僅有打節拍的片段。
▲AZPR EvBoard 基板少女曾榮獲電子工作コンテスト中 FPGA-CAFE / FabLab Tsukuba 賞，實屬難得。
（圖片來源）
▲鍍膜方式：耐熱プリフラックス。
（圖片來源）
▲鍍膜方式：無電解金フラッシュ。
（圖片來源）
▲鍍膜方式：半田レベラー。
（圖片來源）
▲共有三種不同的鍍膜技術，共計三種顏色可供選擇。
為求線路能夠描繪出萌萌的美少女， 製作上特別將在技術上需要配置等線長電線的部分安置在基板的正面部分，在線路上的設計製作者可說是費了不少苦心。他並在同人誌以及網站上說明推廣 AZPR EvBoard 基板少女，這種將電機與ACG結合的熱誠實在值得各大CPU製作商學習。
▲為了推廣 AZPR EvBoard 基板少女，製作者．余熱 連《3Dカスタム少女》、《MikuMikuDance》都用上了。
（圖片來源）
▲AZPR EvBoard基板少女的線路說明。
（圖片來源）
▲ AZPR EvBoard 基板少女在參加電子工作コンテスト時的作品擺設記錄。
（圖片來源）
AZPR EvBoard 基板少女在展示時往往附上詳細描繪液晶螢幕使用方式以及包括線路、零件、電路等物理配置詳細內容，還有開發環境解說的使用手冊，有興趣的人可到コミケ現場就能找到製作者，看到製作者時也可拍照留念喔！
引用來源：AKIBA PC Hotline!、aniarc news 動漫新聞
