（Source：iFixit.com）
美國維修網站 iFixit.com 每一代 iPad 都會拆解，新一代 iPad（以下稱 iPad 2012）也不會放過，他們一拿到手馬上就開始著手進行，一起跟A婆來看 iPad 2012 有何驚奇處吧。

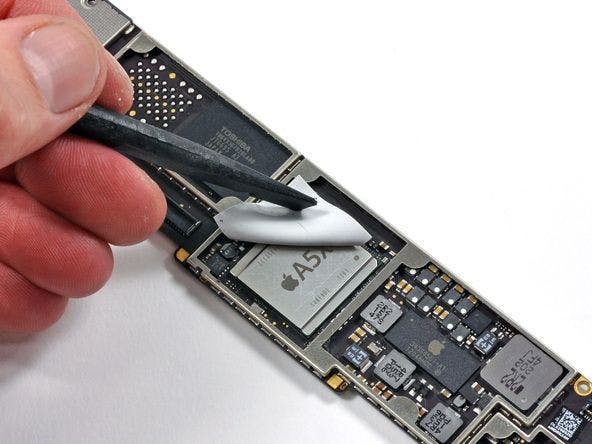

首圖可以看到 iPad 2012 的處理器為 A5X ，A5是指原來的雙核心A5， "X" 則是指使用新的 GPU（4GPU），並且宣稱比 Tegra 3 有更好的效能。A5X 與螢幕皆是 Samsung 生產製造。
（Source：iFixit.com）

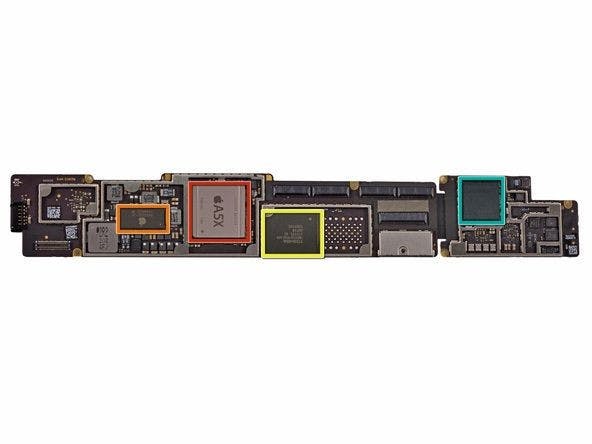

除了 A5X 處理器外，可以發現附近有電源管理IC、快閃記憶體與通訊模組，電源管理IC版本為 "343S0561" 與 iPad 2 的 343S052 不同；快閃記憶體模組是 Toshiba 所生產，並且 MLC、24nm製程；負責3G與4G的通訊模組則是 Qualcomm MDM9600。
（Source：iFixit.com）
其他晶片則是有這幾家：TI（驅動晶片）、Broadcom（WiFi、藍牙4.0的基頻整合晶片、IO控制器等部份）、Fairchild（FDMC 6693）、Cirrus Logic（音效晶片），記憶體則是使用 Elpida 的 DDR2，容量為1GB。
（Source：iFixit.com）

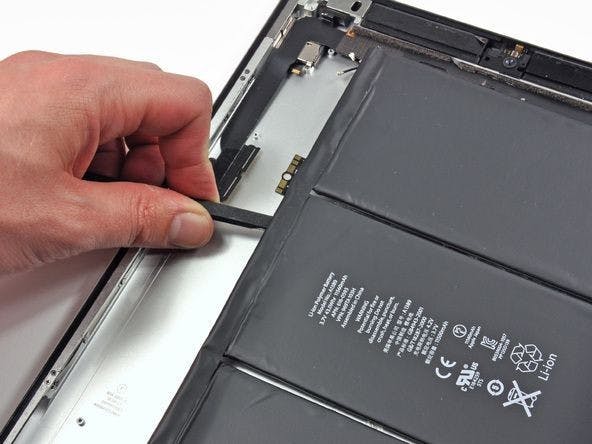

電池容量為11560mAh，比之前大了70％，相信是為了要維持以往的續航力。
想看完整的拆解，可看下面，或是到引用來源
