說明一下大概的流程：
切了11900的PCB
將空白鍵換下，增加兩個Fn鍵三個小紅點用按鈕
把用飛線把走線復原
換上青軸彈簧
換上Ducky同刻鍵帽
接上Monkey
接上8835小紅點控制板
用廢料集成板做出外殼
裝上小紅點
上漆
組裝完成
.
.

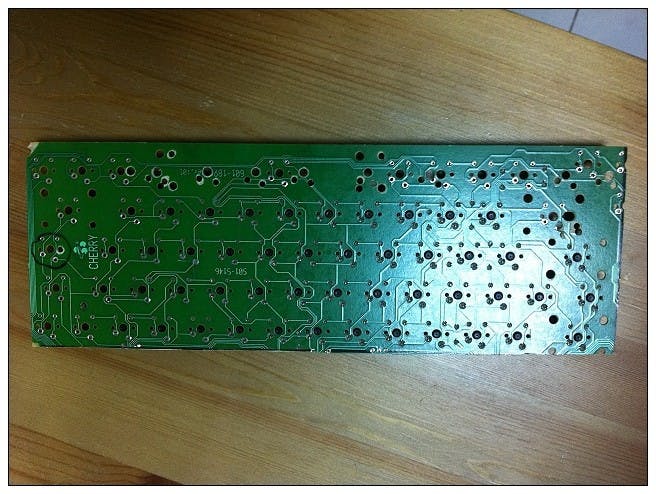

切割完成的pcb板
.
.

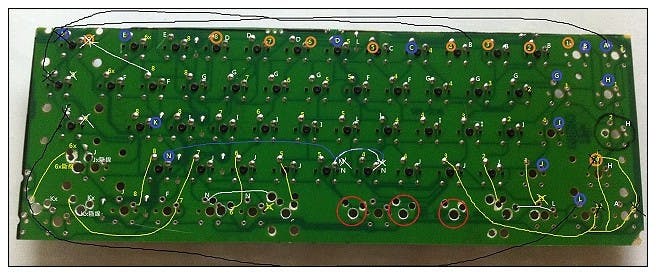

預定的跳線圖
.
.

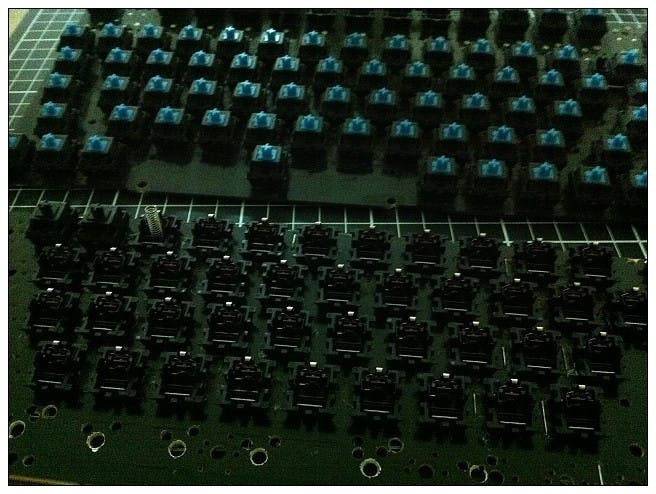

黑軸換上青軸彈簧，變成青黑(輕黑)
.
.

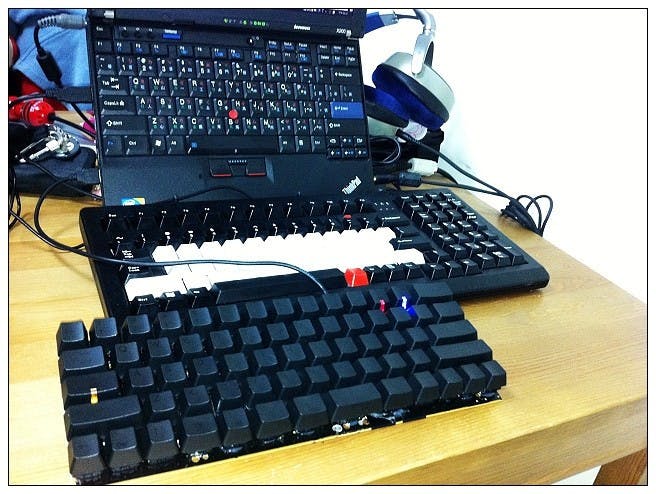

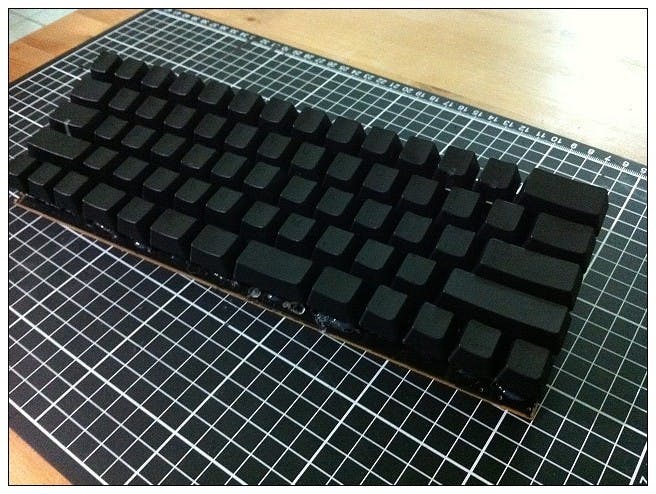

鍵位改裝完成後的樣子
.
.

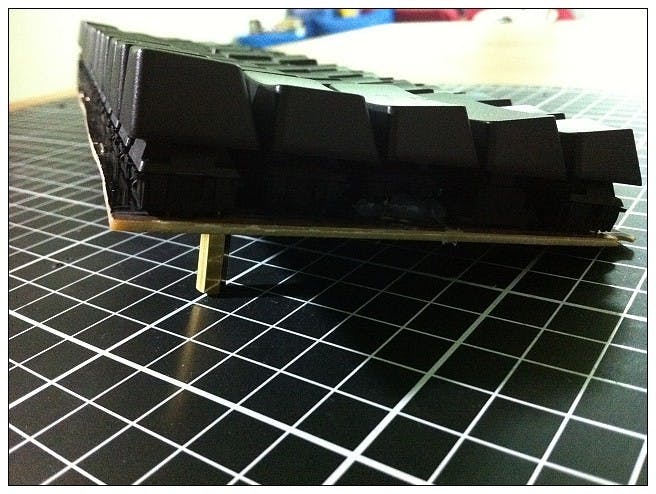

用來當作支撐腳的銅柱
.
.

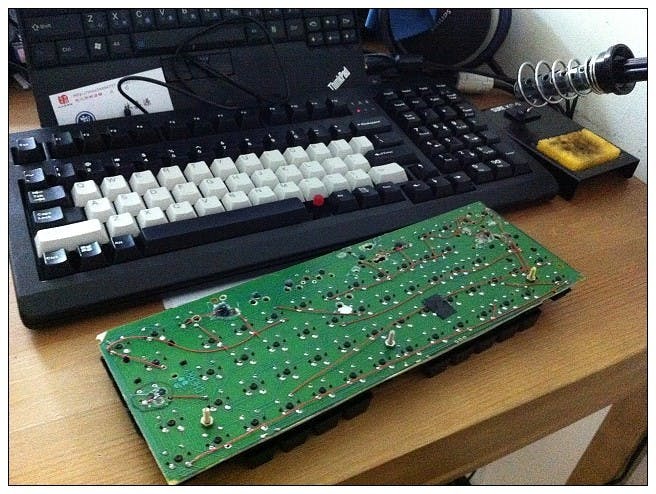

跳線完成後的樣子
.
.

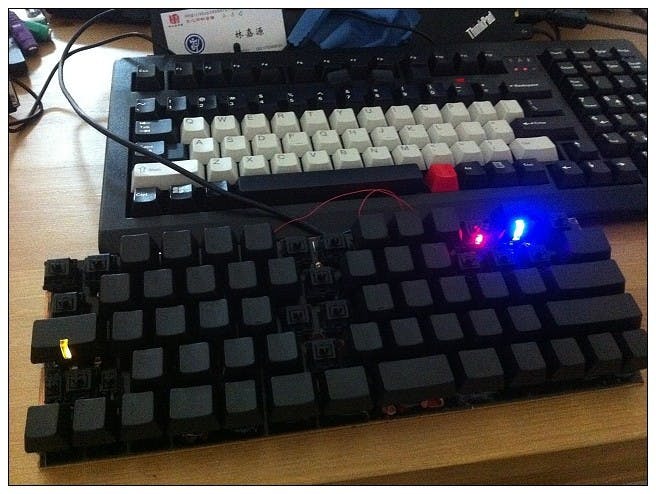

裝上燈鍵後的樣子
.
.

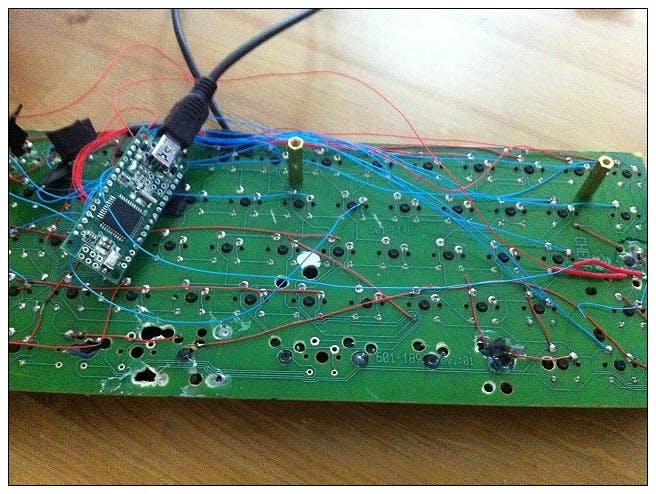

焊上monkey，實在是亂七八糟…
.
.

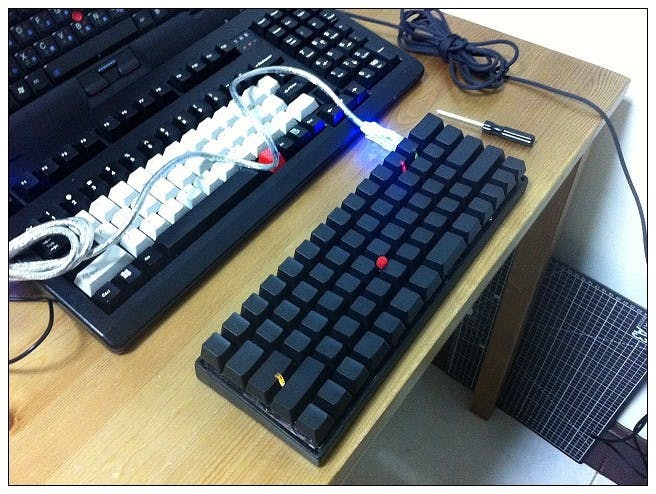

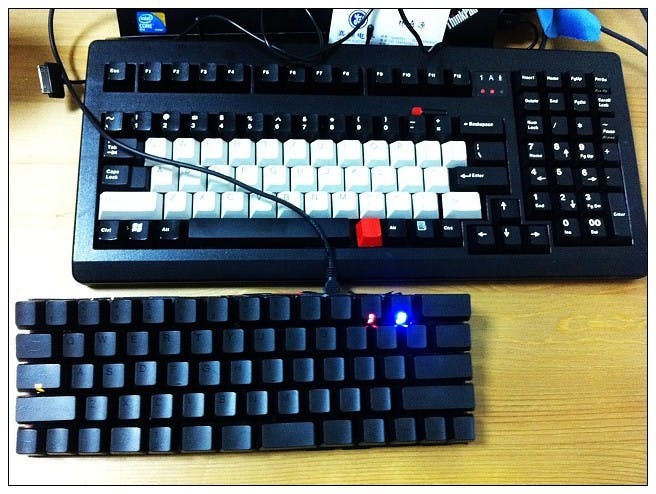

完成圖，好小的一個鍵盤…
.
.

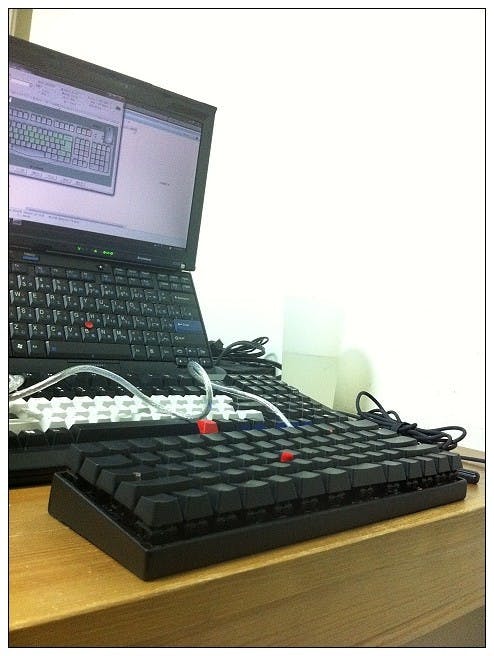

用Aikon編輯好鍵位

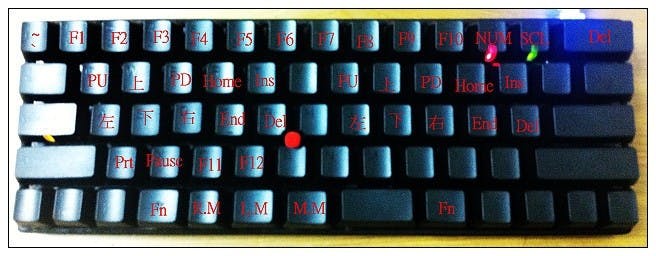

先來看看鍵位的配置
.
.

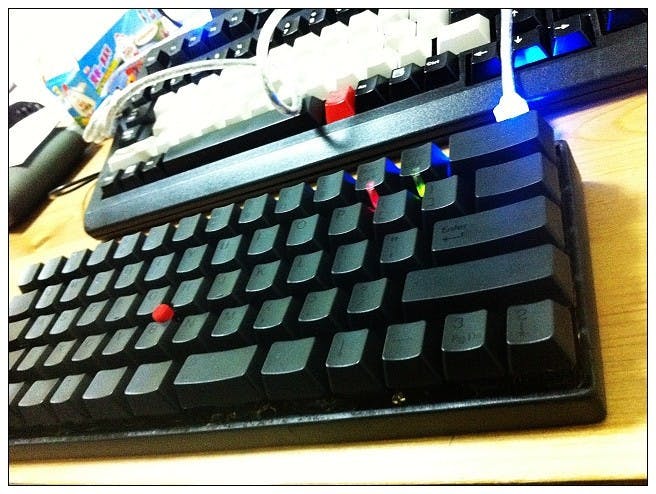

然後是各個角度的完成圖
.
.
.
.

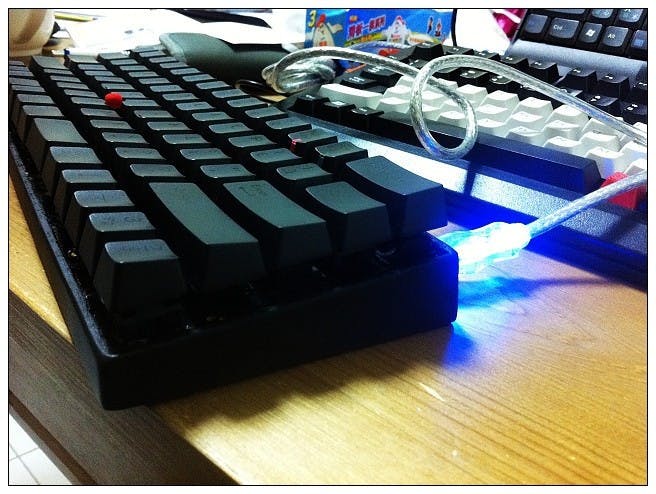

還特地加上了閃亮usb線
.
.
.
.
.
因為是全手工，所以看起來很粗糙
沒辦法，在有限的工具及材料下，還有我的手本來就不是很巧，這樣應該已經是極限了
而且加上又沒有甚麼耐心….
.
不過從構思開始到現在可以正常使用，其實已經很心滿意足了
哈哈
