PCI-SIG公布適用PCIe 5.0、PCIe 6.0的CopprLink內外部纜線規範,提供32GT/s與64GT/s高速傳輸性能

2024.05.02 11:39AM

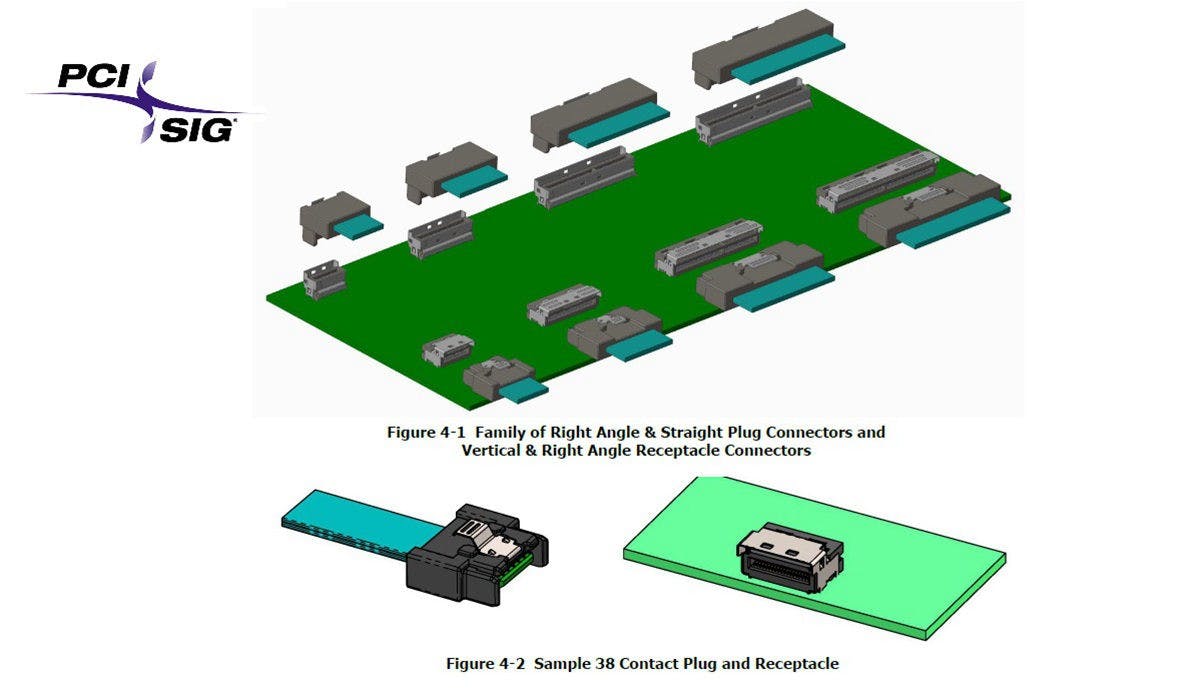

照片中提到了PCI、SIG、Figure 4-1 Family of Right Angle & Straight Plug Connectors and,跟PCI-SIG有關,包含了電子零件、電子產品、電子零件、平面圖、地板

由於異構運算的興起,使一度停滯的高速通用匯流排的發展速度加速,其中最為廣泛使用的PCIe規格更如趕火車一般的積極更迭;隨著PCI-SIG公布PCIe 7.0發展藍圖後,PCI-SIG宣布適用於即將廣泛被資料中心、AI系統等的PCIe 5.0與PCIe 6.0規格的CopprLink纜線規範,提供32.0GT/s與64GT/s的傳輸性能,並包括內部傳輸與外部傳輸兩種形式的規範。同時,隨著128.0GT/s的PCIe 7.0進入開發藍圖,PCI-SIG也開始進行相關的CoprrLink纜線的技術探索。

目前CopprLink內部與外部纜線規格已開放PCI-SIG成員下載:CopprLink

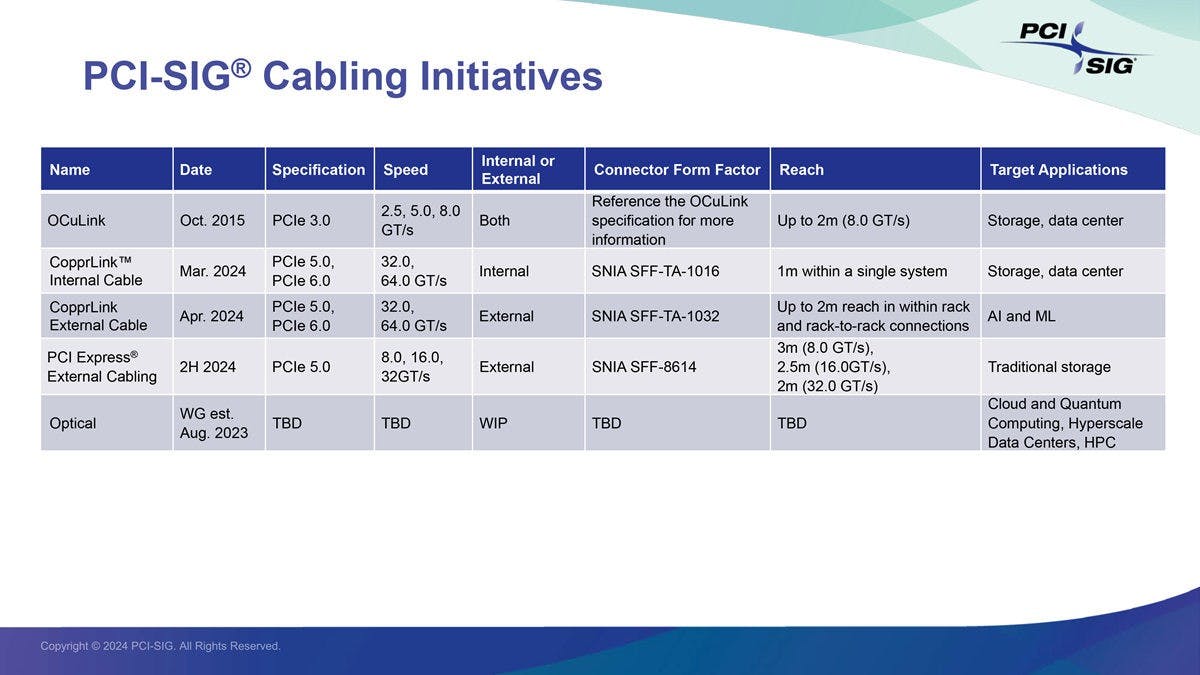

▲CopprLink規範是針對PCIe 5.0、PCIe 6.0與之後的纜線規範,提供內部連接與外部連接兩種形式

符合PCIe 5.0與PCIe 6.0的CopprLink內部纜線與CopprLink外部纜線都將依循相關規範,PCIe 5.0規格將可提供3.2.0 GT/s性能,PCIe 6.0規格則為64.0 GT/s性能,內部纜線主要針對機板對機板一類的連接形式,應用範圍偏向儲存與資料中心,外部纜線則為機架對機架的使用模式,適用於AI與機器學習系統。

針對附加卡、主機板到背板、晶片到晶片與附加卡到背板的CopprLink內部纜線規格將包含SNIA SFF-TA-1016連接器外型,單一系統最長可達1公尺;而CopprLink外部纜線是鎖定CPU至儲存、CPU至記憶體、CPU至加速器與分散式伺服器平台節點的加速器架構,最長距離達2公尺,採用SNIA SFF-TA-1032連接器形式。
