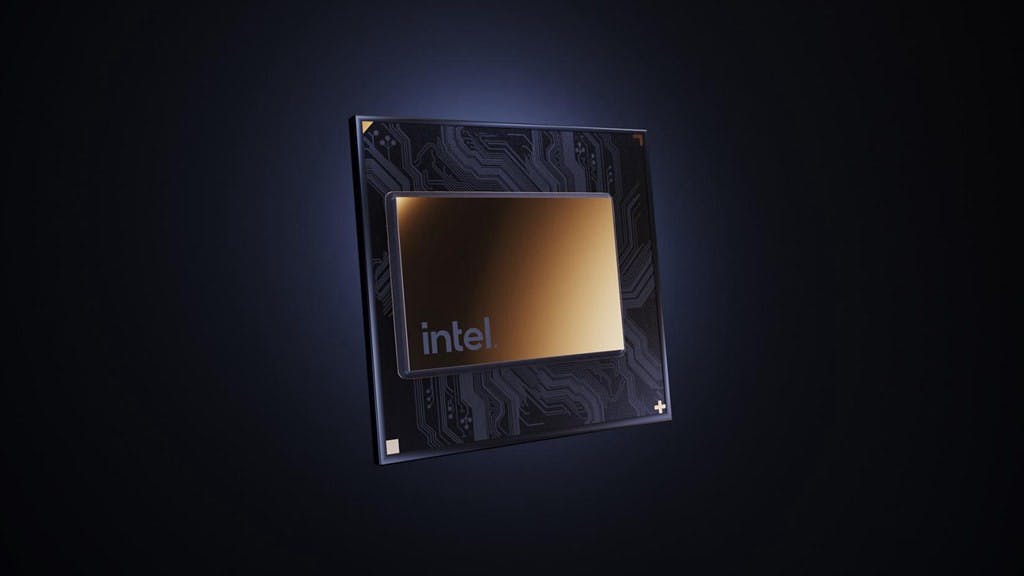

Intel 在日前就宣佈將跨足挖礦領域，不過不同於 AMD 與 NVIDIA 使用 GPU 產品進行挖礦加速， Intel 則是專為挖礦開發 ASIC ；在當前舉辦中的 ISSCC 大會， Intel 正式介紹旗下挖礦 ASIC 產品，以 BonzaMine 作為名稱，在大會的主題介紹中提到，一套 Bonza Mine System 有 300 個 BonzaMine 晶片，耗電 3,600W ，可換來 40 THash/s 的效能。
BonzaMine 是 Intel XPU 計畫的一環，屬於針對特定領域的專用架構晶片產品( ASIC )， Intel 預計在今年開始發貨 BonzaMine 產品，並宣布包括 Argo Blockchain、BLOCK（原 Square ）和 GRIID Infrastructure 為 BonzaMine 首波客戶， Intel 強調由於 BonzaMine 的專屬化架構，可借助最小晶圓面積實現最大效能，也不至於影響其它產品產能。

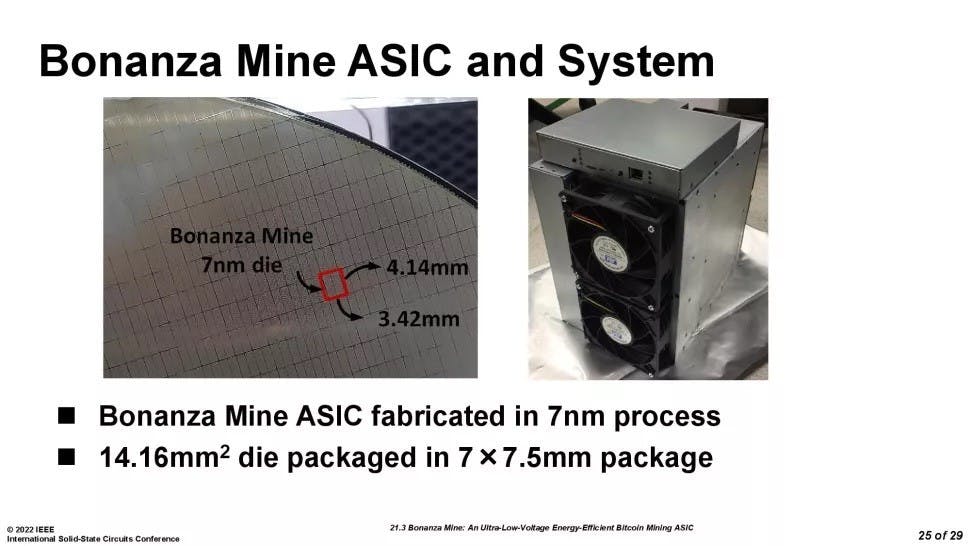

▲僅提到 BonzaMine ASIC 是 7nm 製程，不過並未提到是自家生產或委外代工
在會議中 Intel 展示 Bonza Mine System 系統，外觀與架構概念與許多中國所設計的專屬礦機類似，由四塊挖礦板組成，以單一 Intel FPGA 進行控制管理，搭配四個風扇與一個電源供應器，負責控管系統的 FPGA 包括一個 Arm Cortex 核心，四張礦板模組以乙太網路連接，並透過 UART 協定作為相互溝通的協定。
一張礦板包括 75 個 BonzaMine ASIC ，以 7nm 製程生產，但未公布為內部生產或委外代工，基於雙 SHA256 Hash Engine 架構，佔晶片 9 成面積，並以 25 個電源管理晶片進行供電，將 8.875V 輸入電壓分為 355mV 進行供電，也由於架構的最佳化特性，相較 GPU 產品有更高的能源效率。
雖然目前第一世代的 BonzaMine ASIC 還未出貨，但據稱 Intel 已經著手投入第二世代產品開發。
