華擎在 Z690 系的 DDR4 主機板提供自入門到中高階的產品，不過多數為 13 相 Dr.MOS 配置，主要以板上的功能作為產品差異，除了先前介紹配有 Intel Killer 殺手有線網卡的 Z690 PG Ripitide ，這次則是介紹有著雙有線網路搭配 Wi-Fi 6E 的中階配置主板 Z690 Extreme WiFi 6E 。

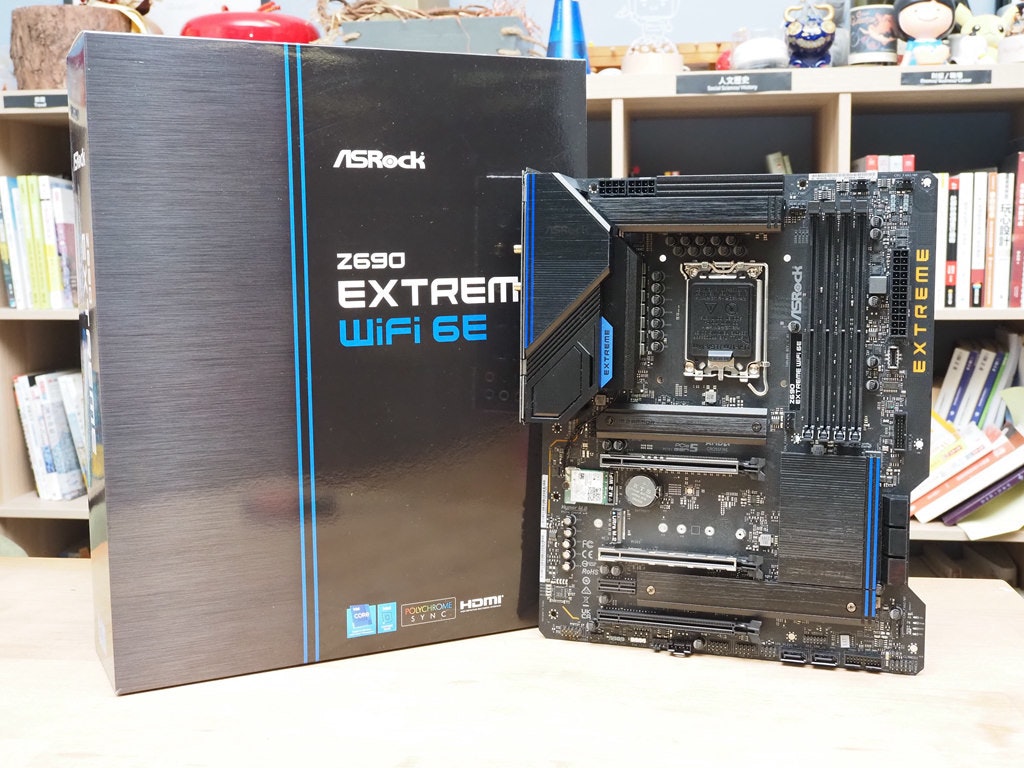

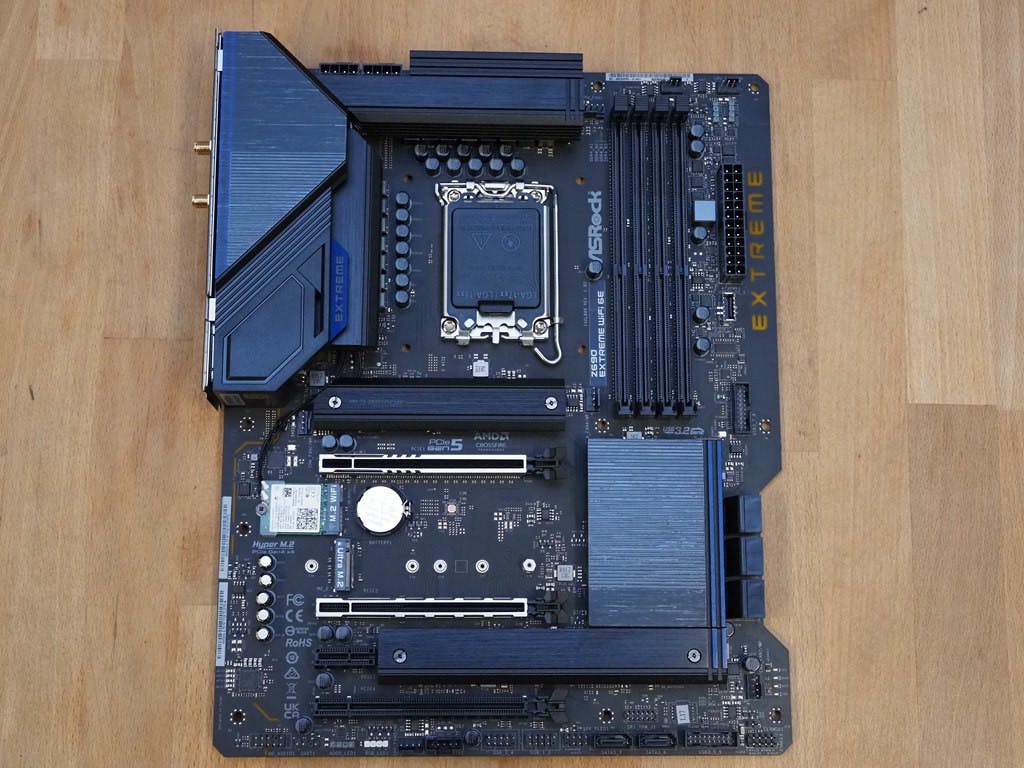

▲主板格局採用黑底搭配藍色點綴的簡約設計

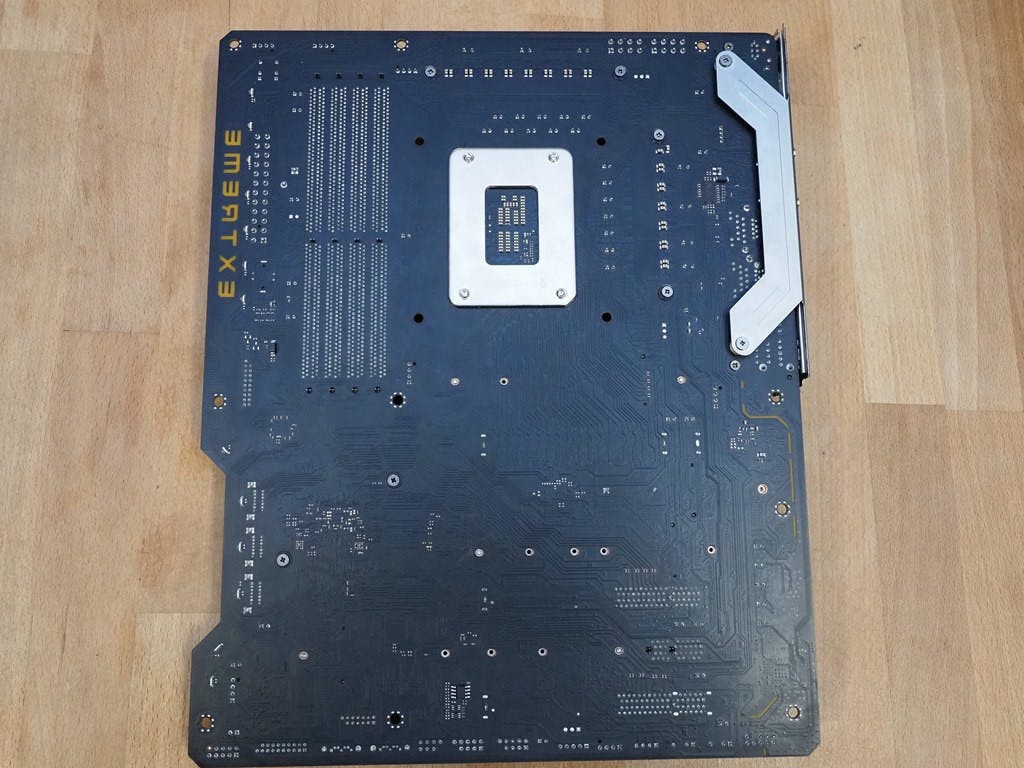

▲背面設計

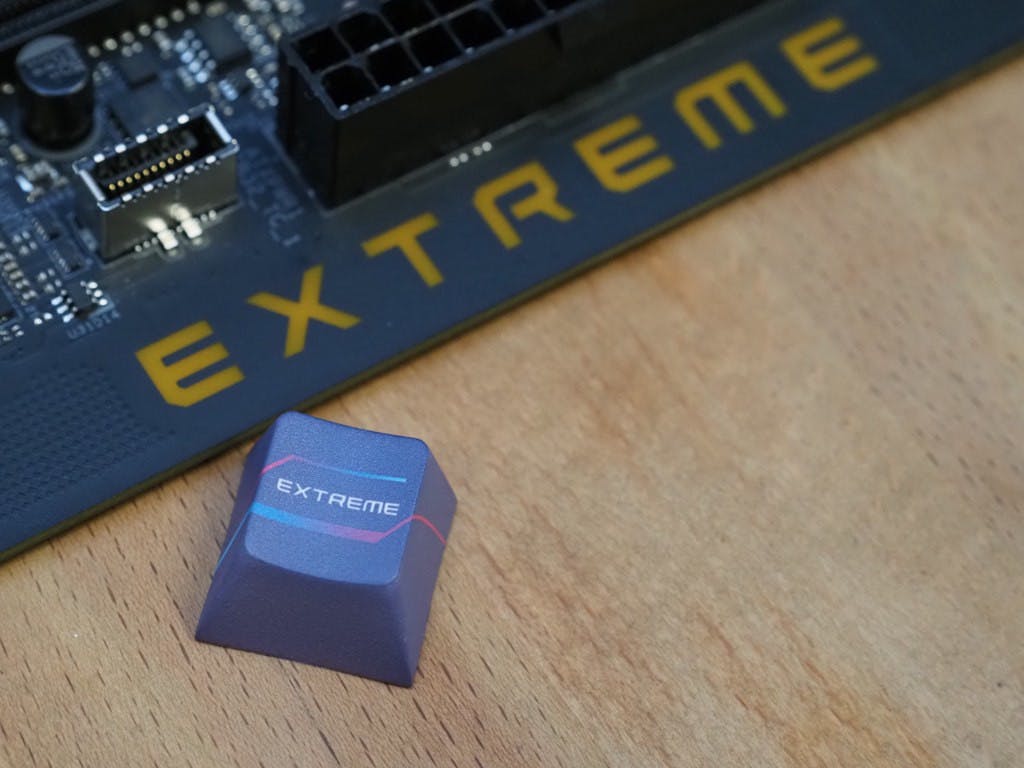

▲ PCB 的 EXTREME 字樣有透光的效果，盒裝提供一顆 EXTREME 圖樣的鍵帽
Z690 Extreme WiFi 6E 的格局與 Z690 Steel Legend WiFi 6E 相似，為標準 ATX 格局，包括 PCB 與散熱片配色以低調神祕的黑底搭配藍色點綴，散熱片設計偏向方正簡約風，整體造型偏向創作者型的低調設計，但仍配有豐富的 LED 燈效，包括 I/O 飾蓋、晶片組與主機板前方皆有 LED 燈效，另外也在 PCB 開有 EXTREME 字樣，裝機後可隨 LED 光效透出光芒。
▲供電為 13 相設計，帳面較勁品少不過可支援 60A SPS

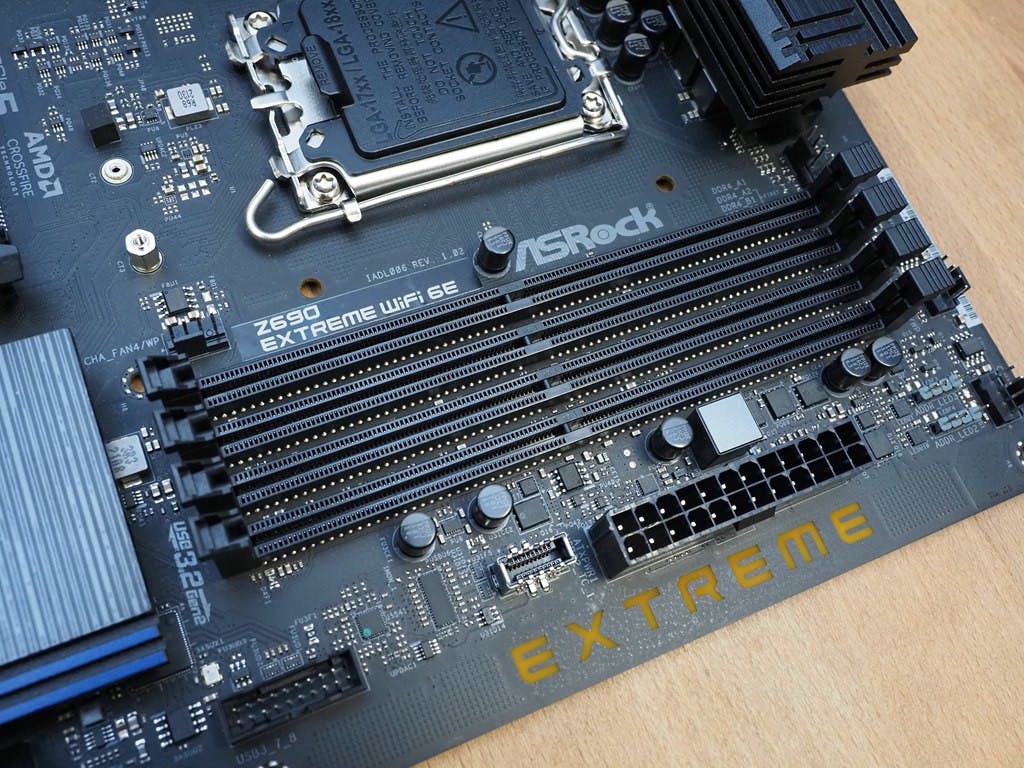

▲ 4 條 DDR4 插槽，最高支援 5000MHz

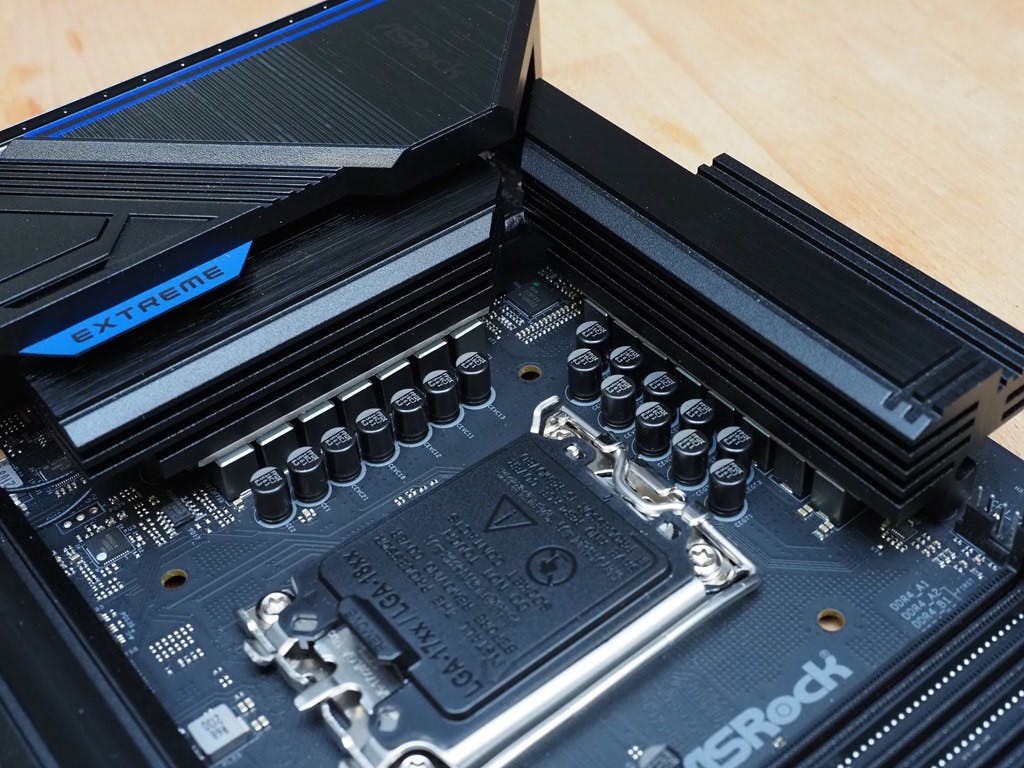

▲散熱片相當厚實

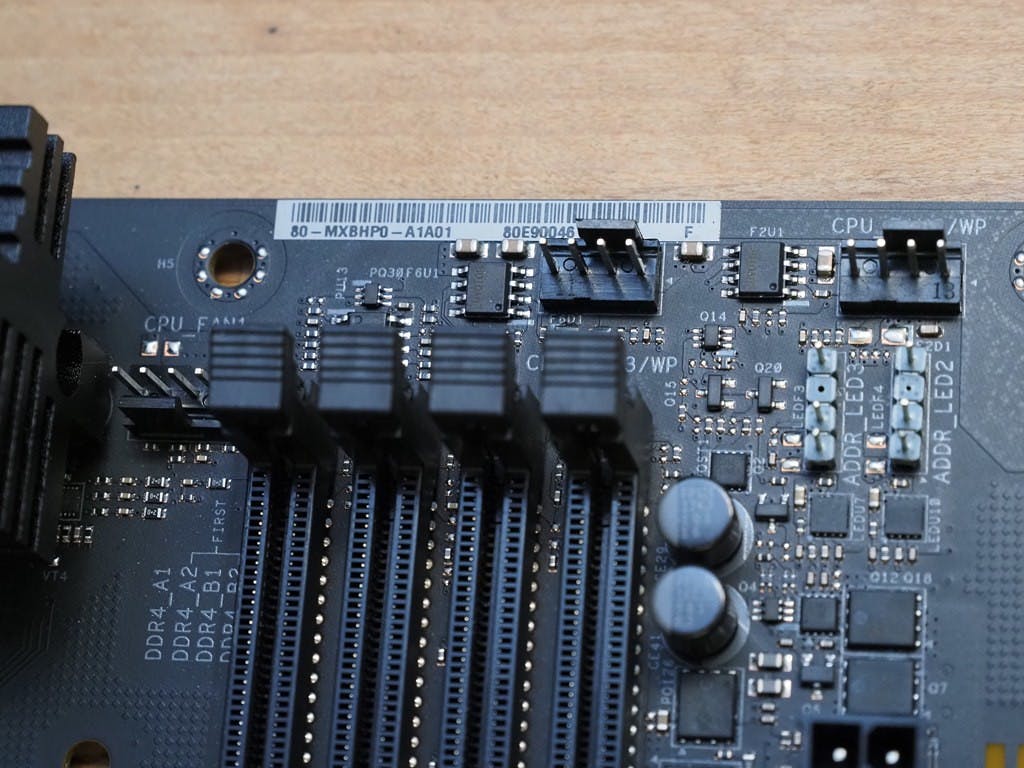

▲ CPU Fan 2 插槽靠前方位置，並未與 CPU Fan 1 相鄰
Z690 Extreme WiFi 6E 在配置上採用 13 相 Dr.MOS 供電，可支援 60A SPS ，搭配 6 層 2oz PCB 底板，在 90 度轉向的 6 個 SATA 插槽處帶有凹槽設計， CPU 電源採用雙 8 Pin 輸入，板上總共提供 1 個 CPU 、 1 個 CPU / 水泵連接埠與 5 個能夠做為系統風扇或水泵的連接器，並提供一個 RGB 燈效與 3 個 ARGB 燈效的連接埠。

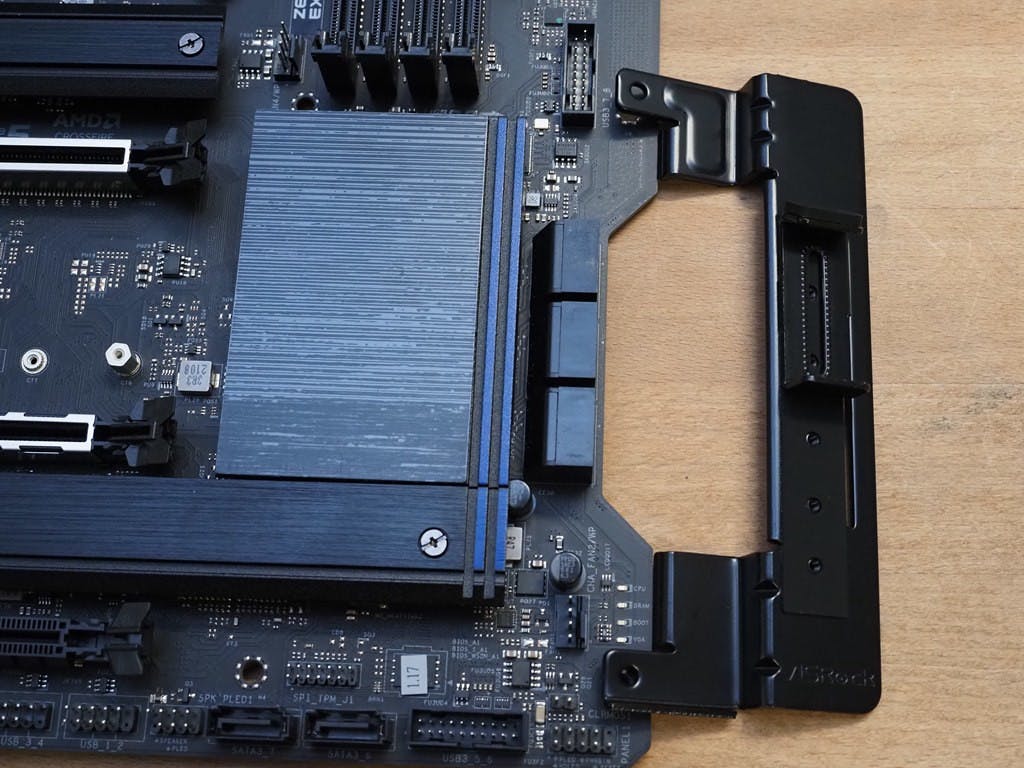

▲同樣提供華擎特色的 ASRock 顯示卡支撐架

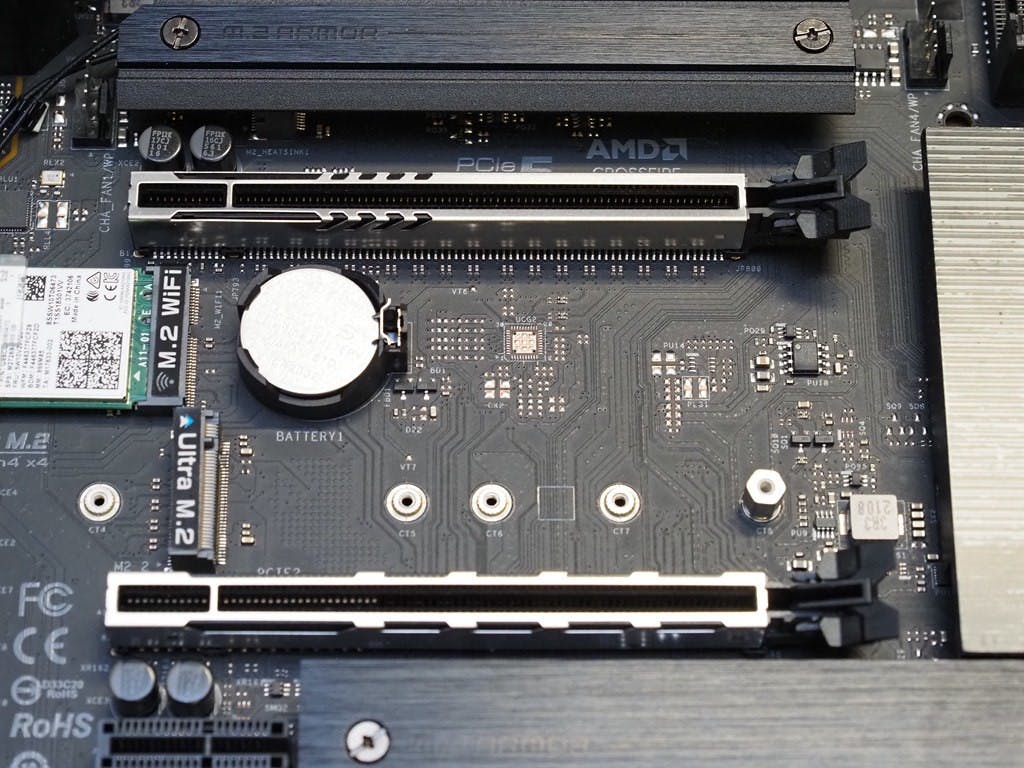

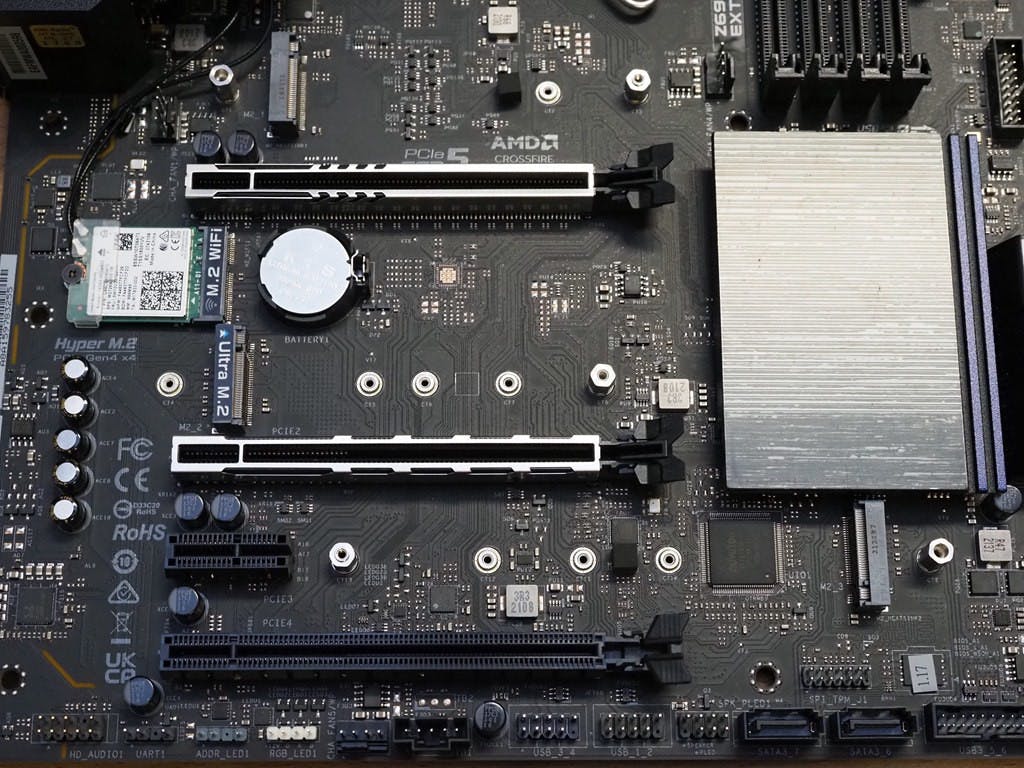

▲第一條 x16 為 PCIe Gen5 x 16 ，第二條與第三條分別為 PCIe Gen4 x 4 與 PCIe Gen3 x 4
畢竟 Z690 Extreme WiFi 6E 在華擎的 Z690 DDR4 主板算是偏向高階一些的產品，故在 PCIe 插槽的配置也比起 Z690 PG Raptide 進階一些，三條 PCIe x 16 當中，第一條為 PCIe Gen5 x 16 ，第二條為 PCIe Gen4 x 4 ，第三條為 PCIe Gen3 x 4 ，另外同樣也有 ASRock 顯卡支撐架的配件，可作為強化顯卡支撐力的輔助。

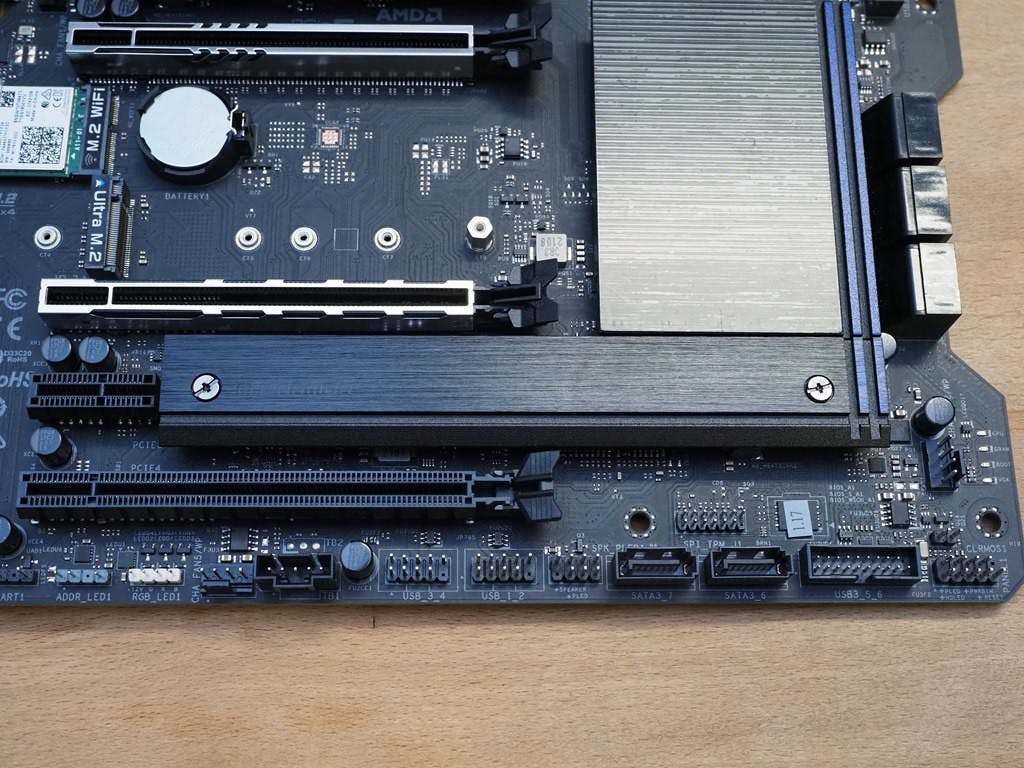

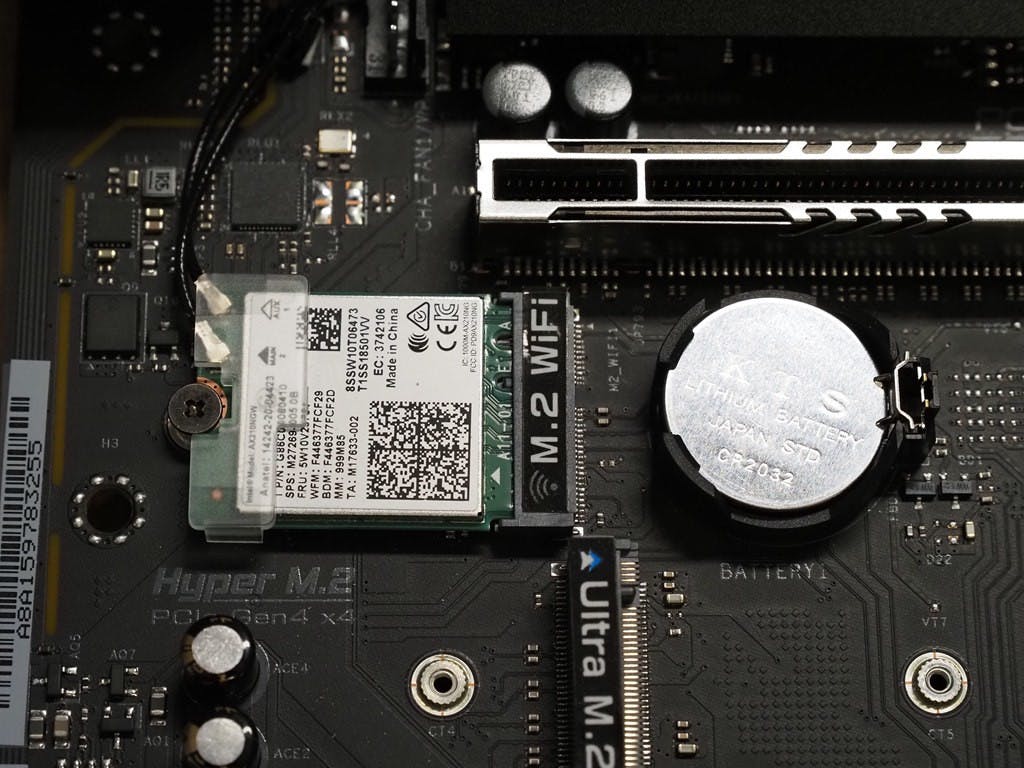

▲有散熱片 M.2 的為 PCIe Gen4 x 4 ，中央為 PCIe Gen3 x 4 / SATA 介面

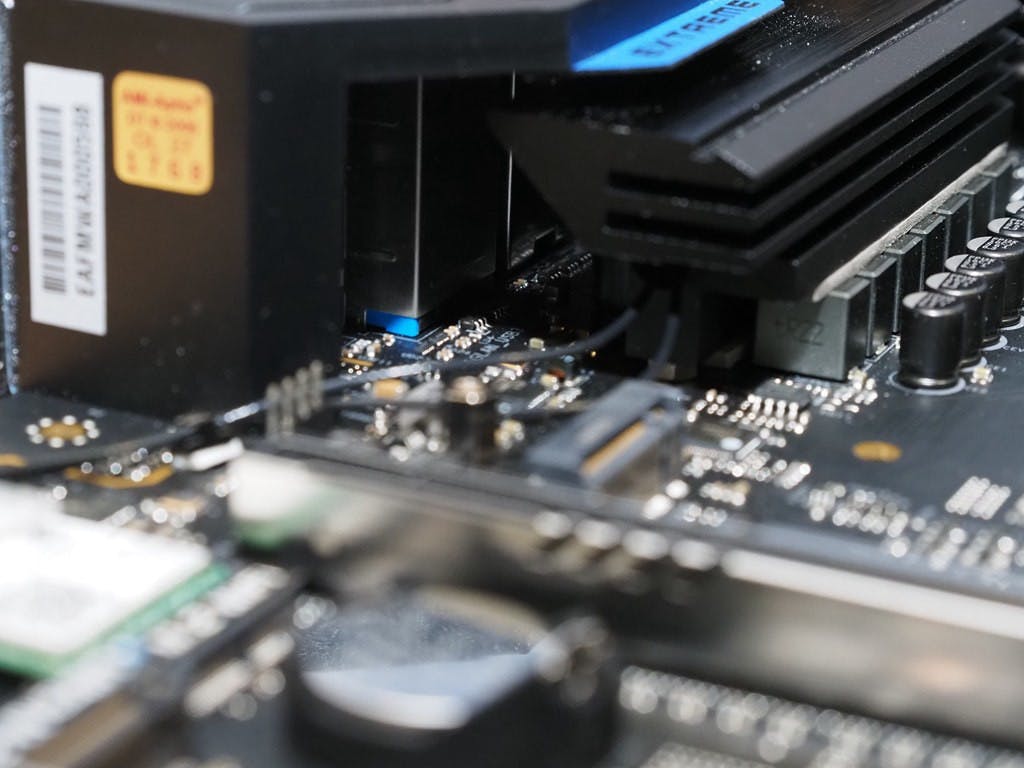

▲散熱片皆為單面，若搭配雙面顆粒 M.2 SSD 要留意散熱
板上兩個帶有散熱片的 M.2 插槽皆為 PCIe Gen 4 x 4 Hyper M.2 ，官方並未特別強調是否預留搭配 PCIe Gen5 SSD 的可能性，但畢竟目前 PCIe Gen4 SSD 已經綽綽有餘，不過要注意的是散熱片為單面配置，若選擇雙面顆粒的 PCIe Gen 4 M.2 SSD 則建議至少需在反側另行黏貼散熱片，另外夾在中央的則是相容 SATA 6Gb/s 與 PCIe Gen 3 x 4 的 Ultra M.2 插槽。

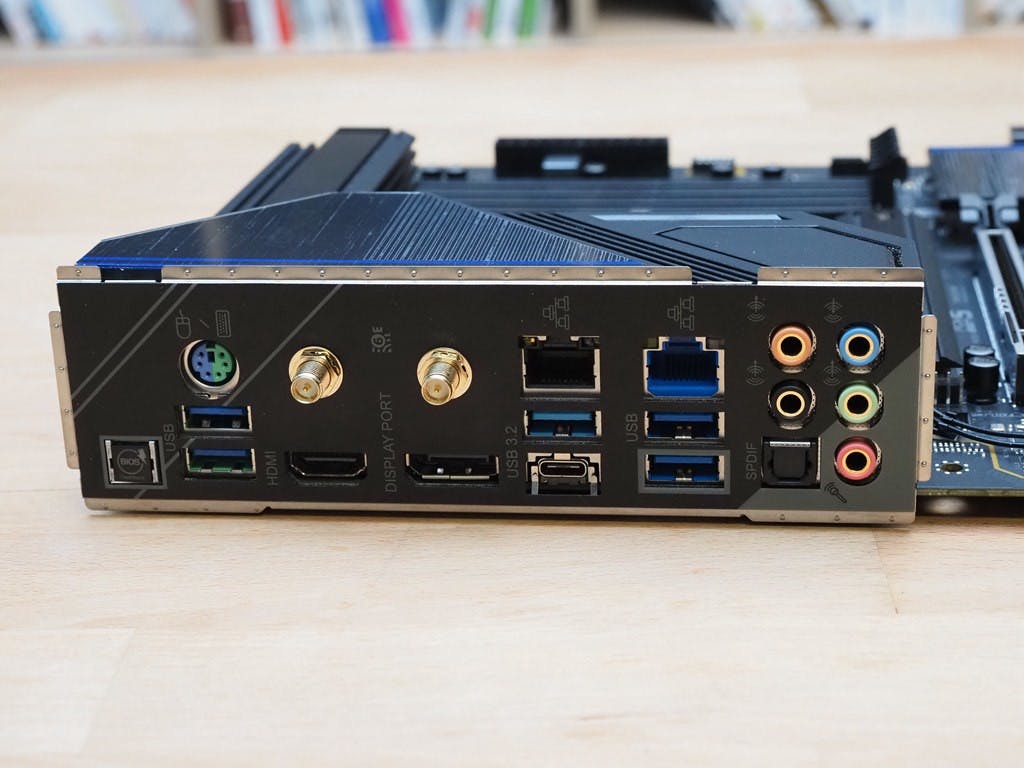

▲從背板可看到兩路的乙太網路

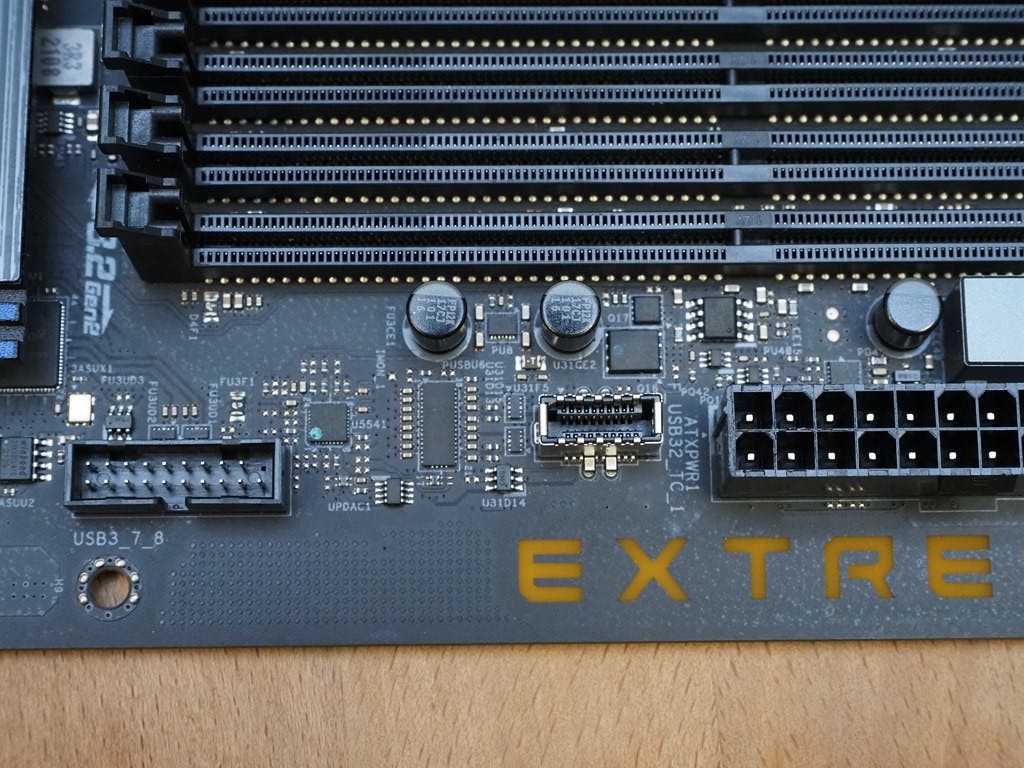

▲提供日益普及的前面板 USB Type-C 擴充插槽，此介面為 USB 3.2 Gen2 x 2
在 I/O 配置部分， Z690 Extreme WiFi 6E 背板提供 1 個 PS/2 鍵鼠埠，一個 HDMI ，一個 DisplayPort 1.4 ，一個 USB 3.2 Gen2 Type-A ，一個 USB 3.2 Gen 2 Type-C ， 4 個 USB 3.2 Gen 1 與 BIOS Flashback 按鈕。前面板的擴充部分則包括 2 個 USB 2.0 插針、 2 個 19 Pin USB 3.2 Gen1 插針以及 1 個前置 USB 3.2 Gen 2x2 的 Type-C 插針，若需要 Thunderbolt 4 ，則可搭配子卡進行擴充。
▲搭配的 Wi-Fi 6E 網卡為 Intel 產品
Z690 Extreme WiFi 6E 最大的賣點就是豐富的網路介面，無線配有 Intel 802.11ax Wi-Fi 6E 網卡，有線配有 Intel I219V 1Gb/s 網路與 Realtek Dragon RTL8125BG 2.5Gb/s 網路，借助 Dragon 2.5 GbE 網卡軟體可提供多項的網路資源分配最佳化功能，其中對玩家影響較大的莫過於遊戲、瀏覽與串流模式頻寬最佳化機能。

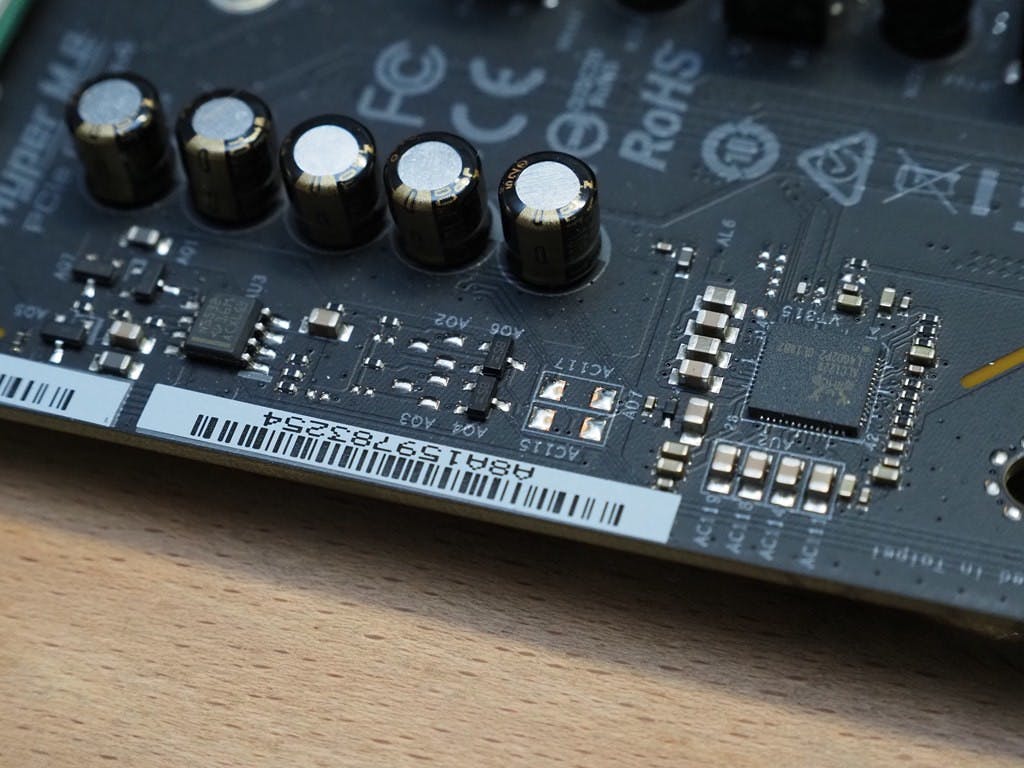

▲音效晶片為 Realtec ALC1210 ，除了隔離設計外強調左右聲道採通道分層
在音效部分， Z690 Extreme WiFi 6E 畢竟在定位上屬於較進階的產品，使用的音效晶片是 Realtec ALC1220 7.1 聲道晶片，並在 PCB 設計具備左右聲道分層走線設計，另外也搭配 Nahimic Audio 的數位音訊強化技術，同時配有光纖輸出功能。

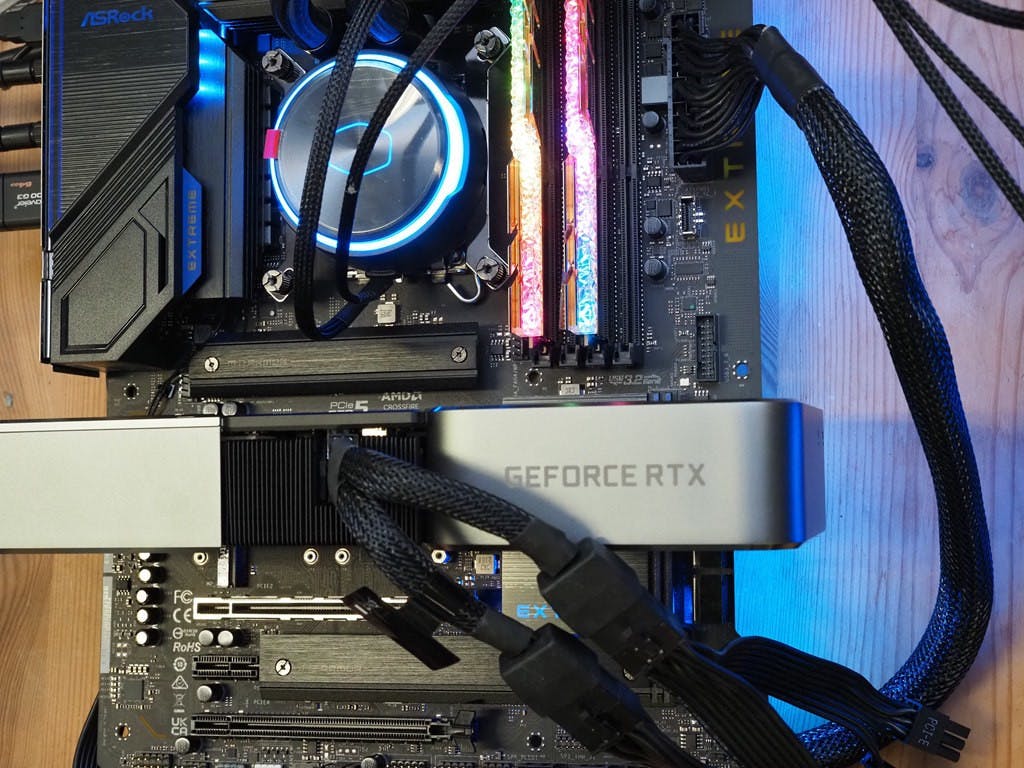

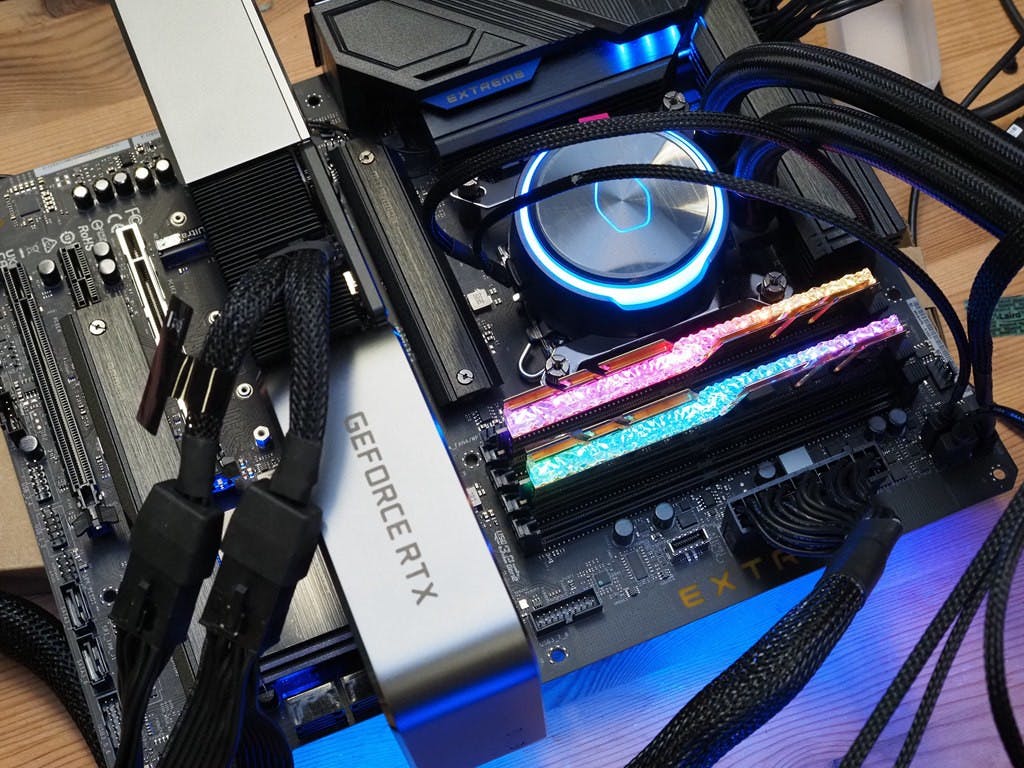

▲不同於漆黑的基本色調，過電後仍相當繽紛
在上機測試部分，此次搭配 Intel Core i5-12600K ，記憶體採用芝奇皇家戟 DDR4-3600 8GB x 2 ，儲存為金士頓 FURY Renegade 2TB PCIe SSD ，顯示卡為 NVIDIA GeForce RTX 3070 Ti ，處理器散熱搭配 Cooler Master MasterLiquid ML360 illusion ARGB 水冷散熱器，電源供應器採用 Fractal Design ION+ 860P 。

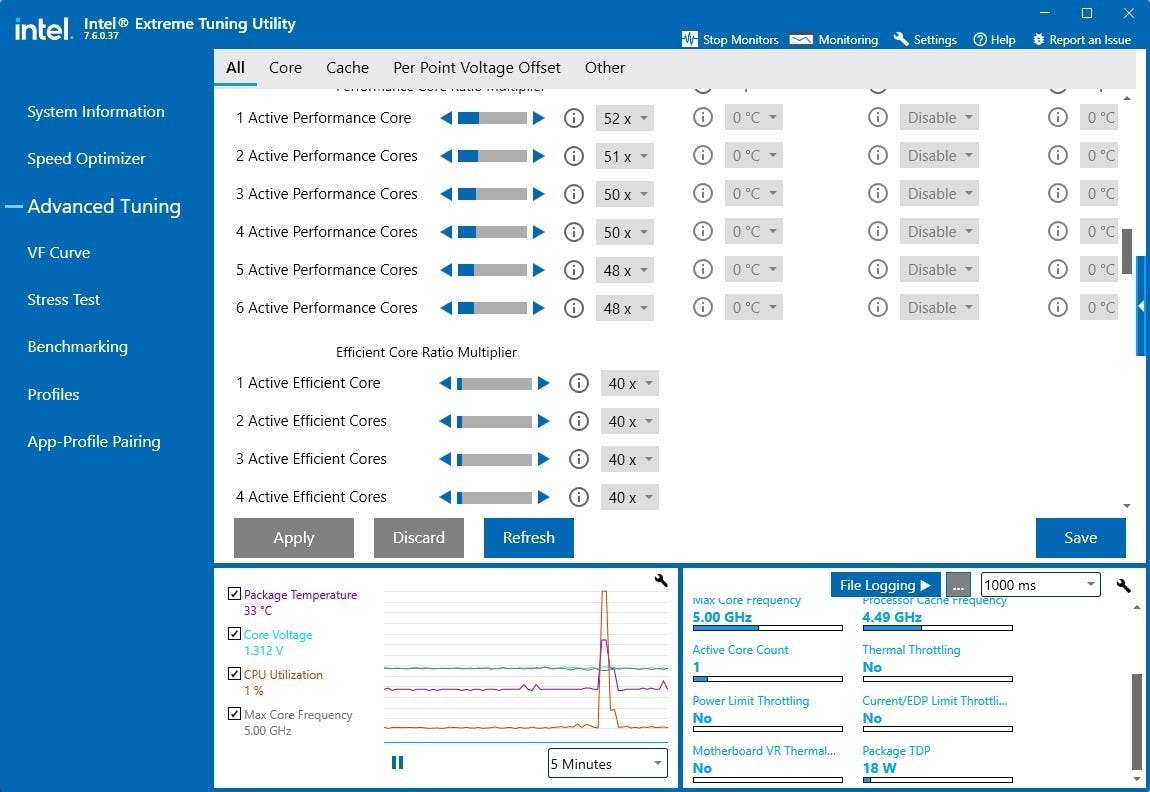

▲簡單地進行超頻

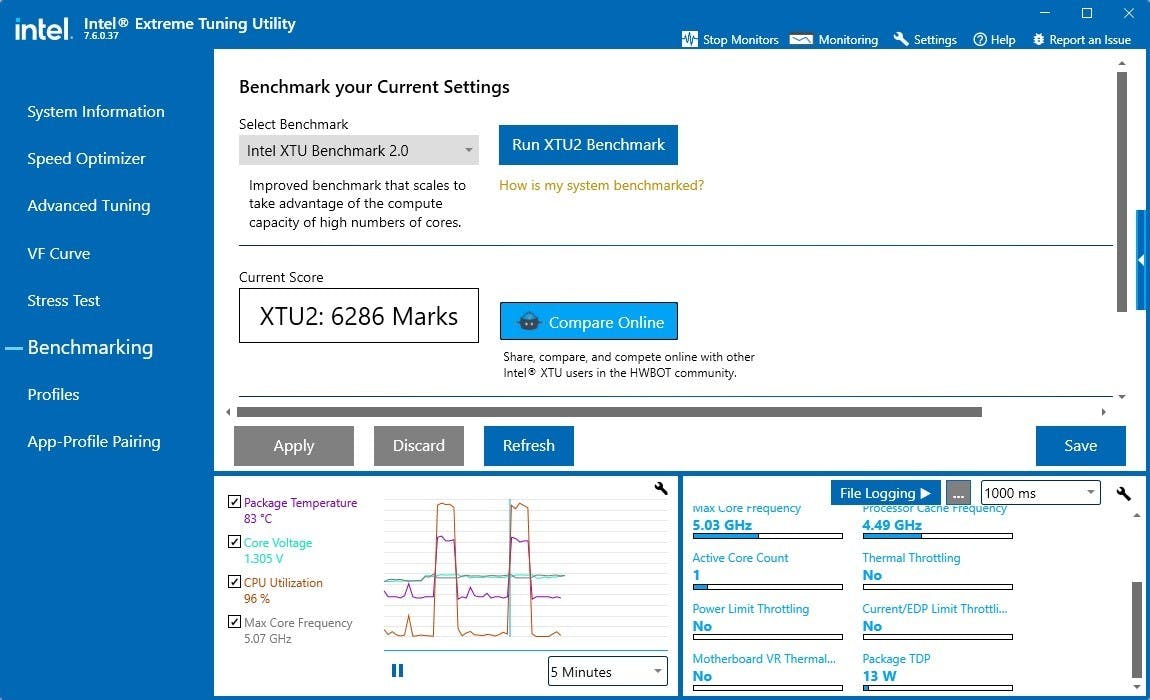

▲簡單連續執行 1 小時確保穩定
▲以此設定的瞬間最高耗電約 176W ，不過耐久測試峰值會落在 160W 附近

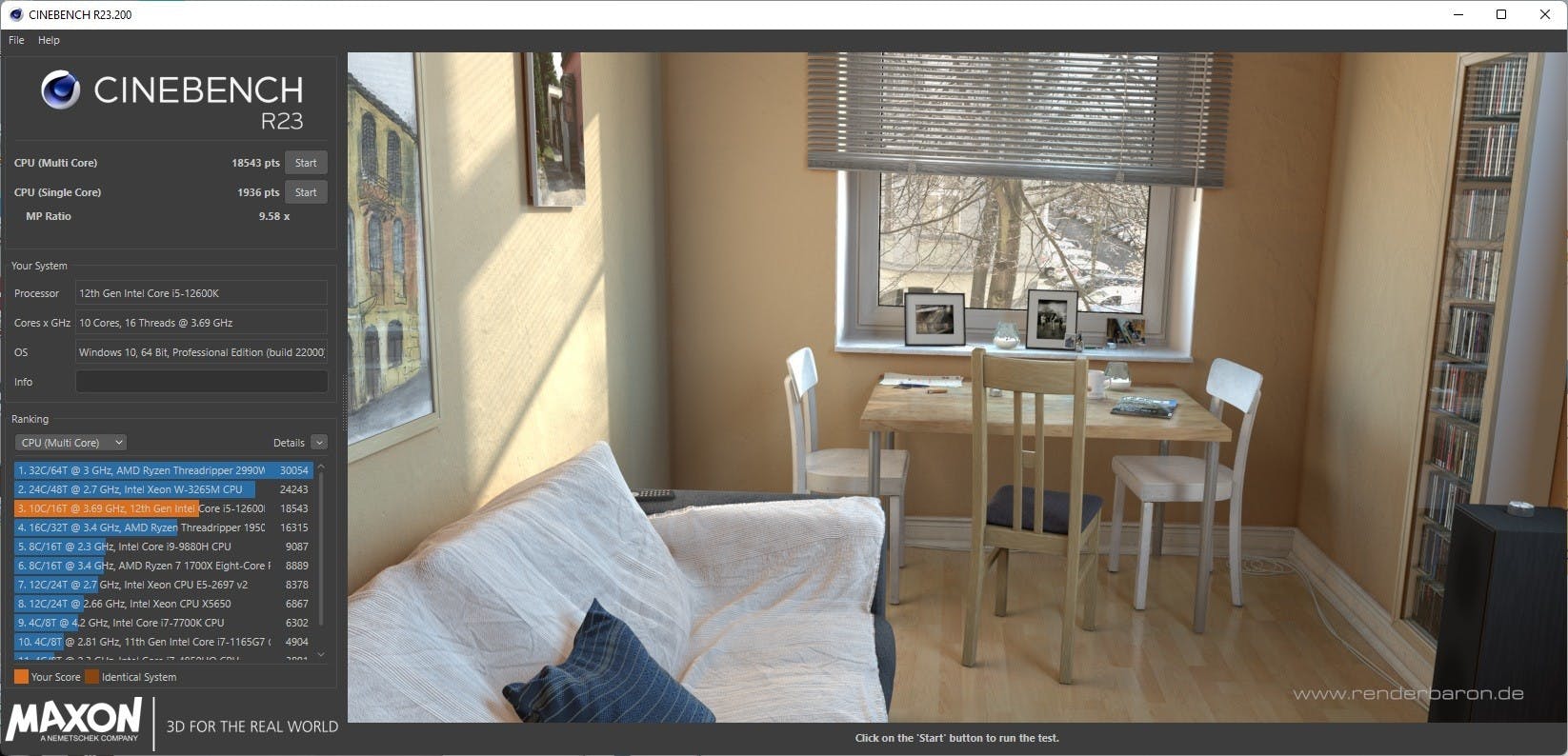

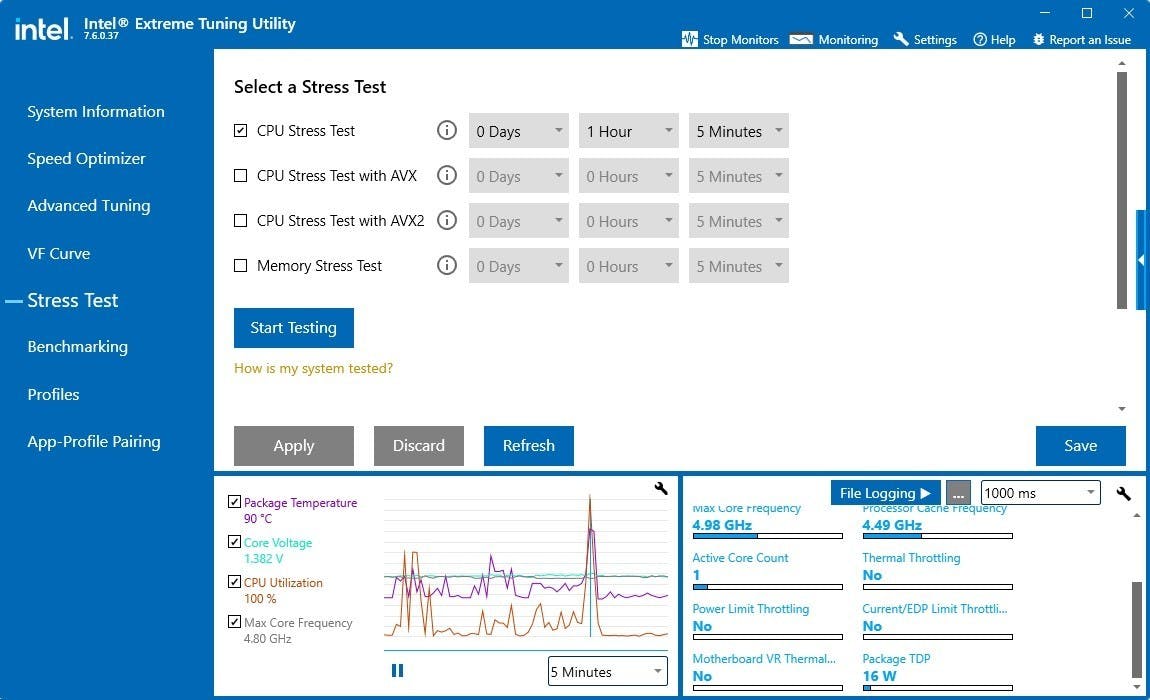

在設定方面筆者就跳過預設的非超頻，在開啟記憶體 XMP 之後，將大、小核的電壓皆設定在 1.4V ，P Core 設為單核心 5.2 GHz 、雙核 5.1GHz 、 4 核 4.9GHz 、全核 4.8GHz ， E Core 設為 4.0GHz ，先使用 XTU 進行一小時的 CPU 壓力測試確認沒有在中途當機後開始進行測試，在滿載狀況的核心溫度達 90 度，而最高瞬間耗電則達到 176W 左右。
▲稍稍超頻之後的效益相當高，且系統在此設定也是穩定的

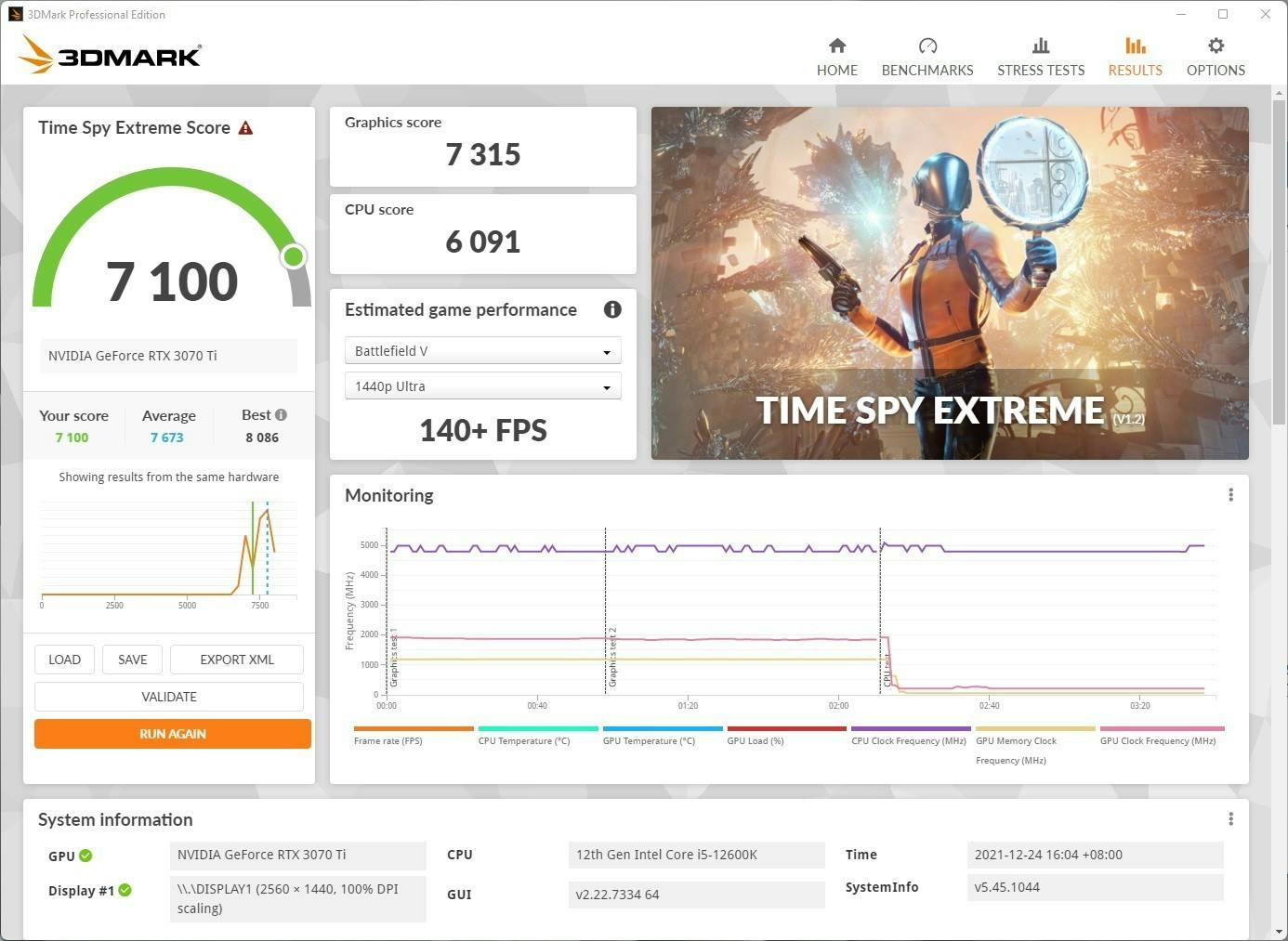

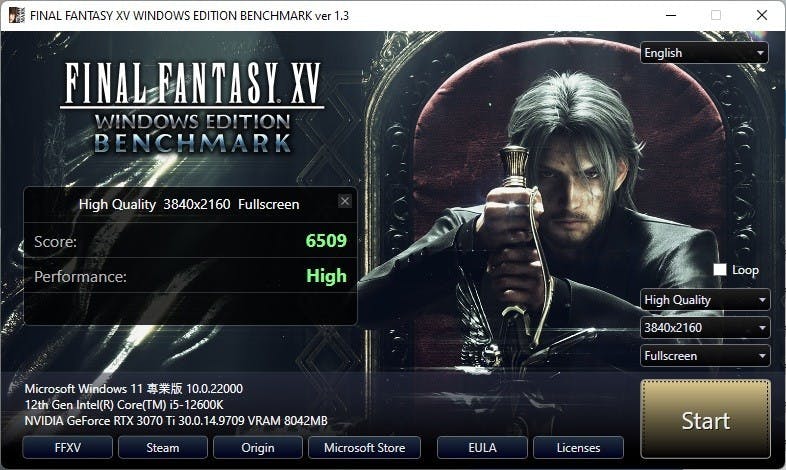

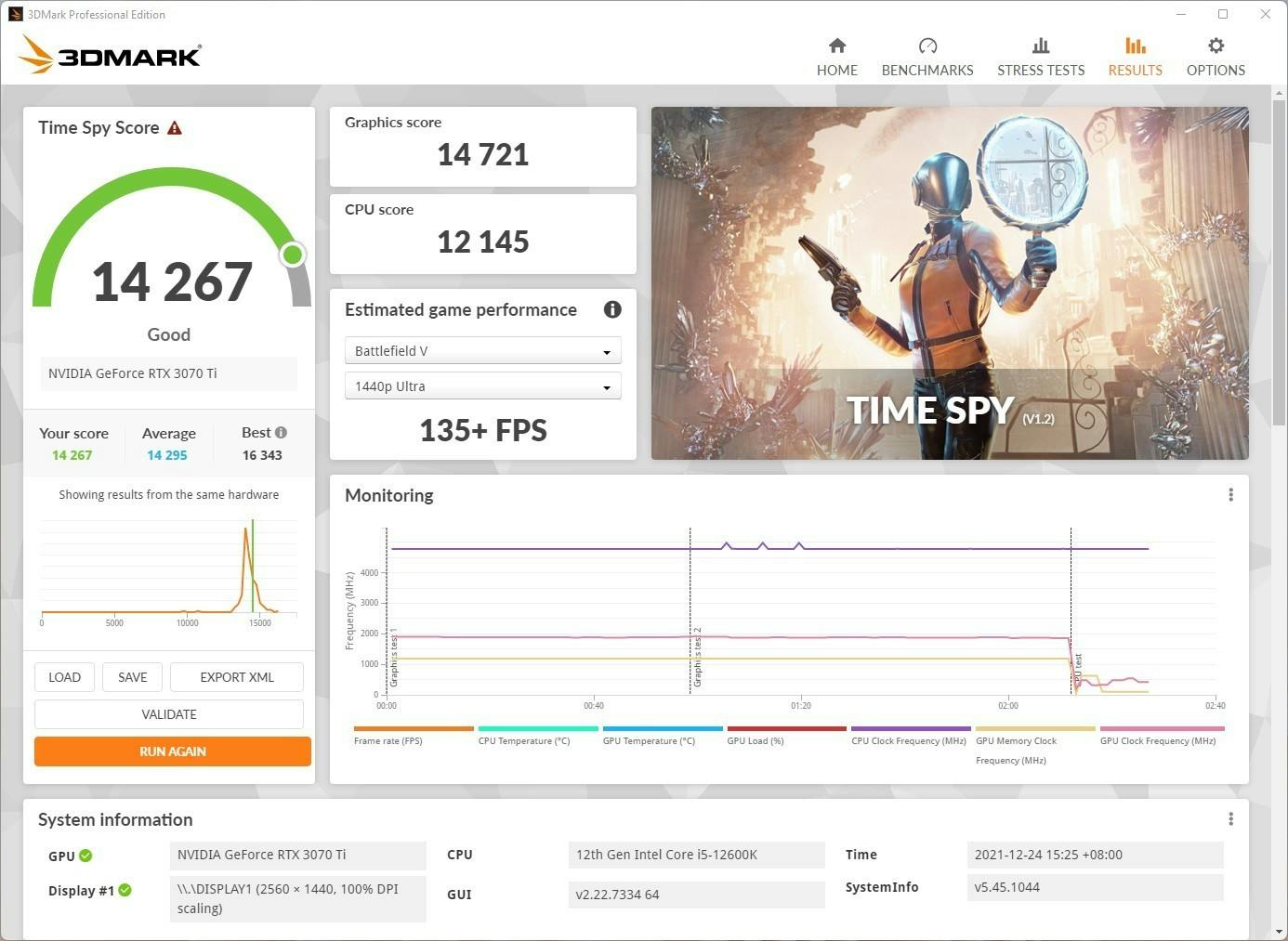

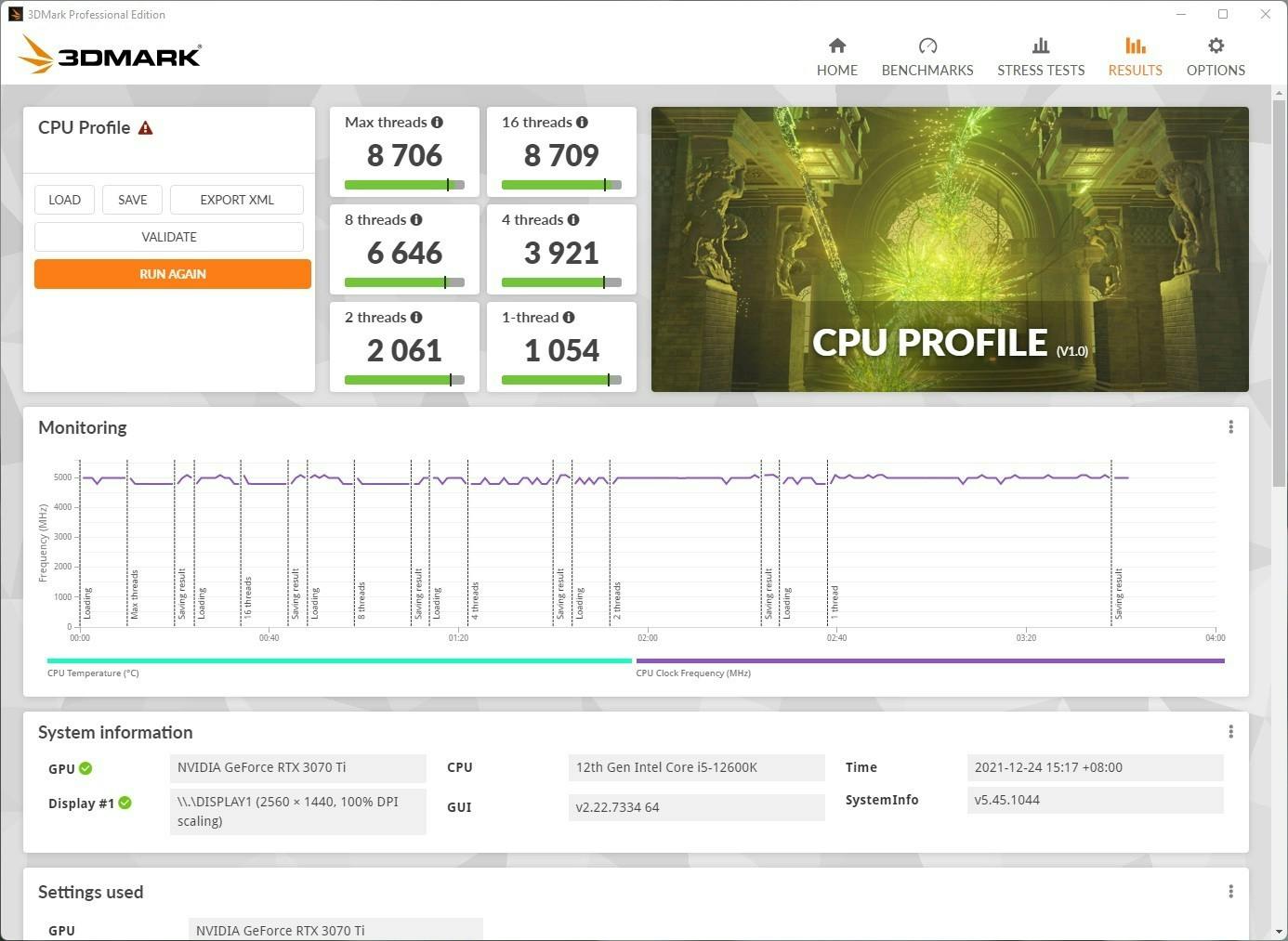

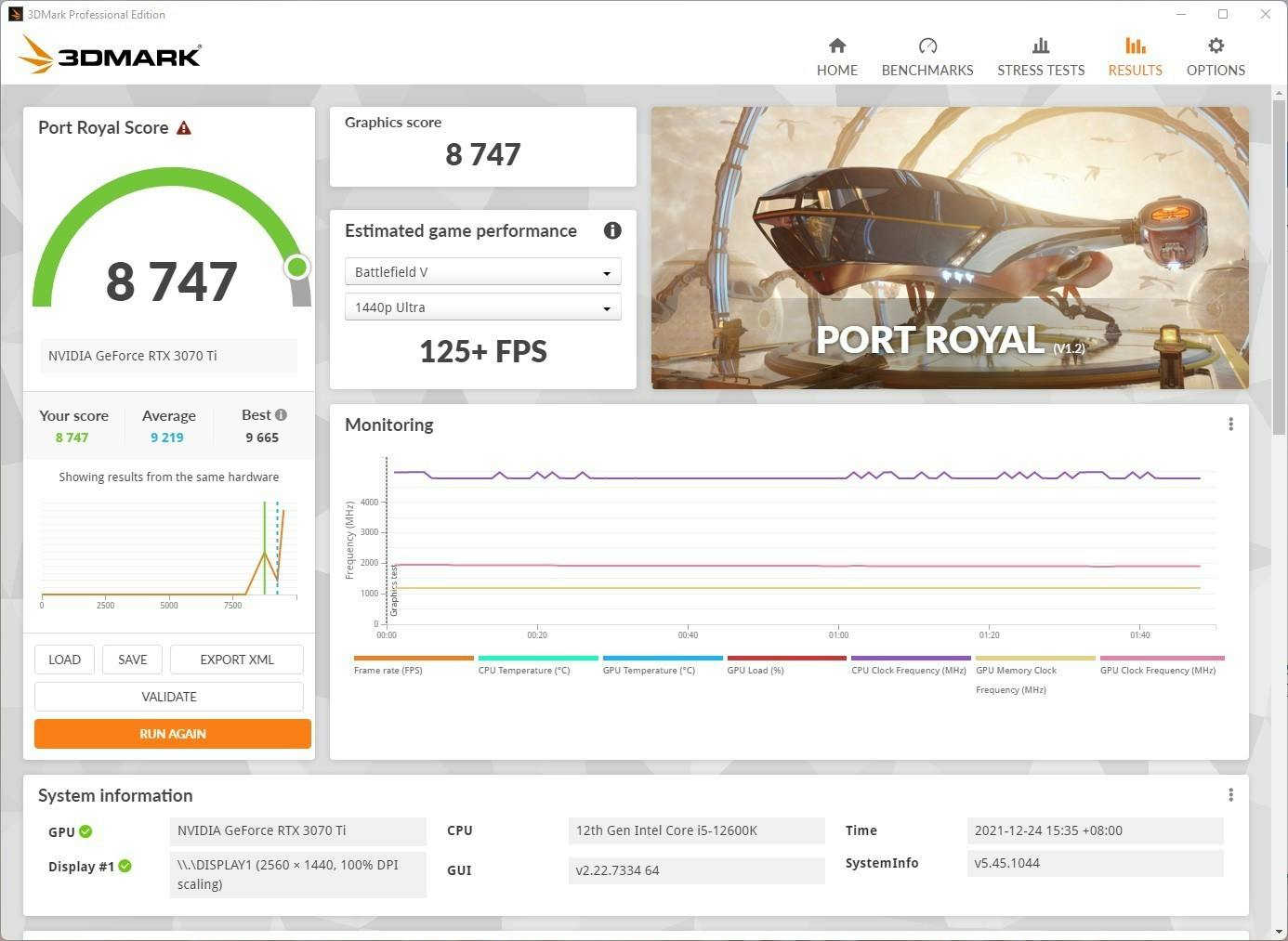

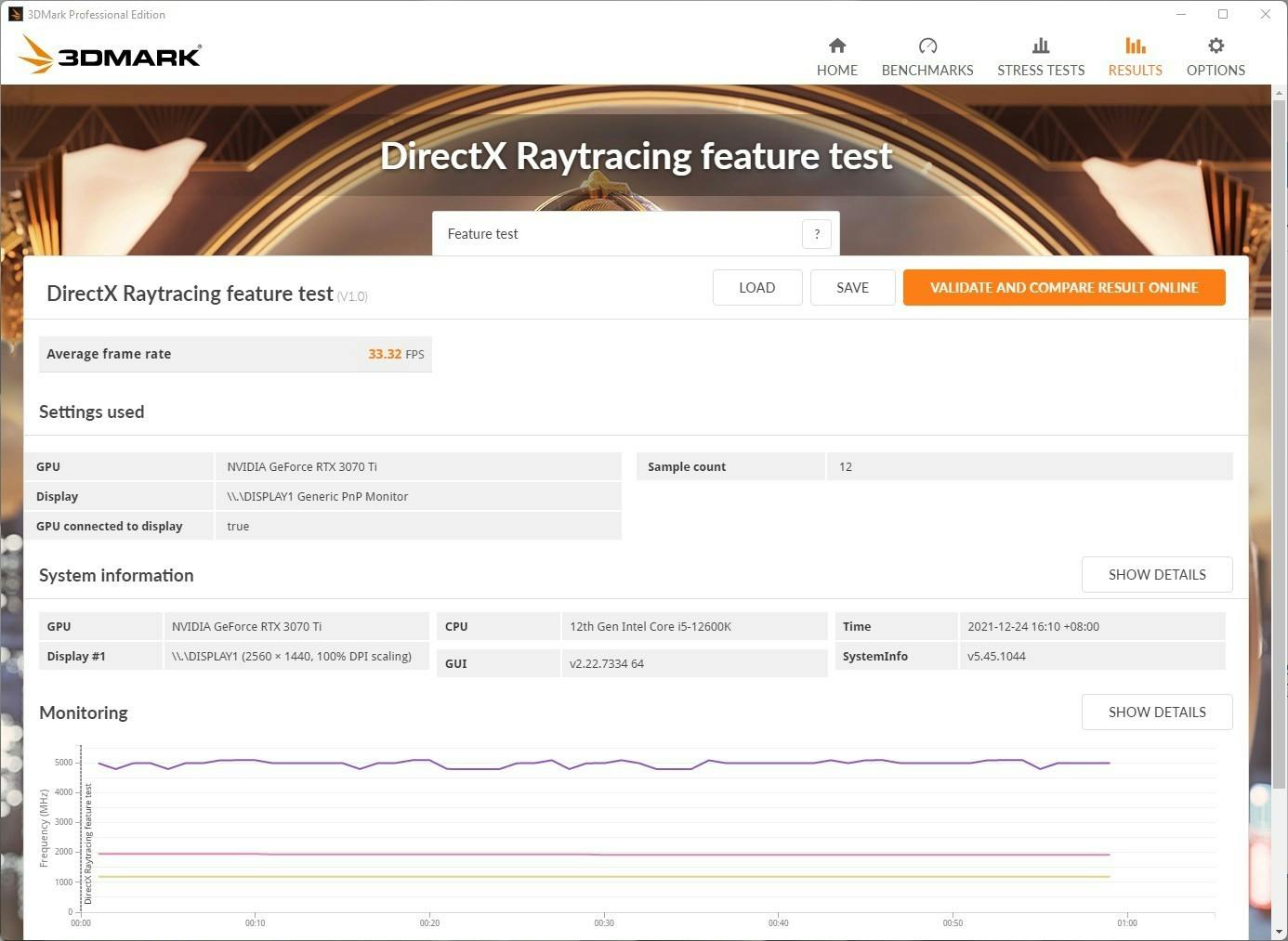

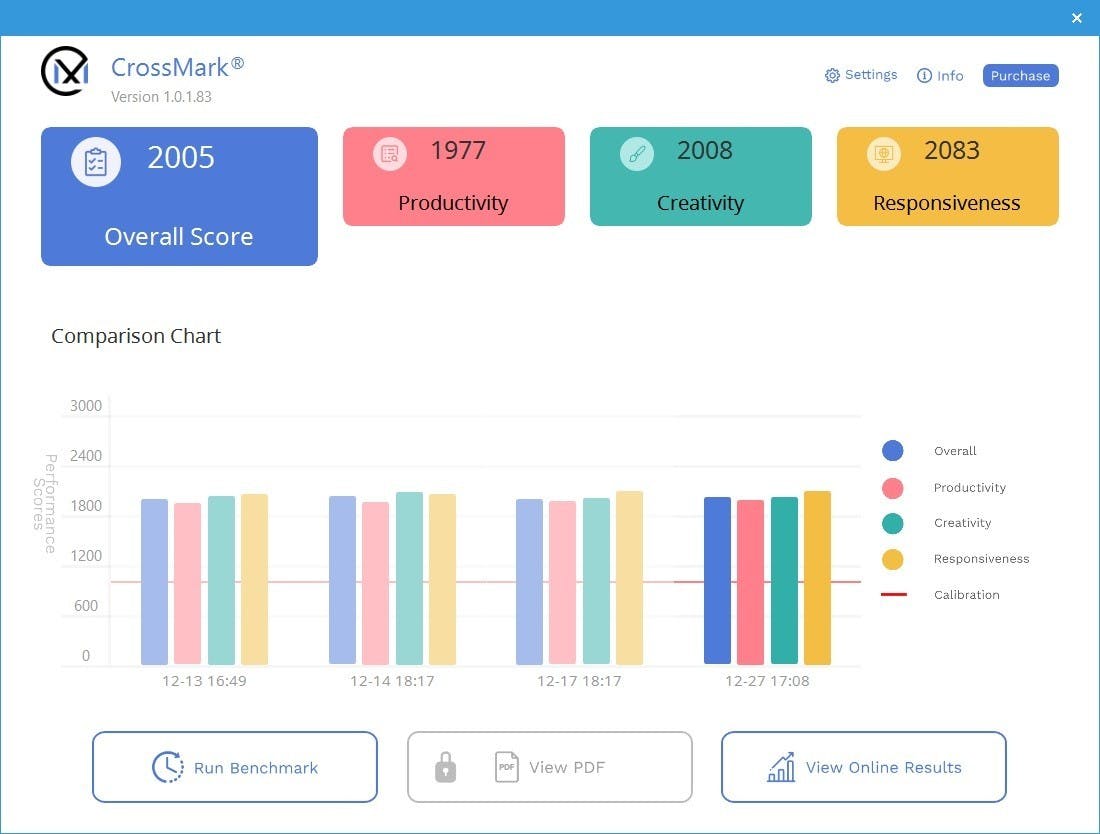

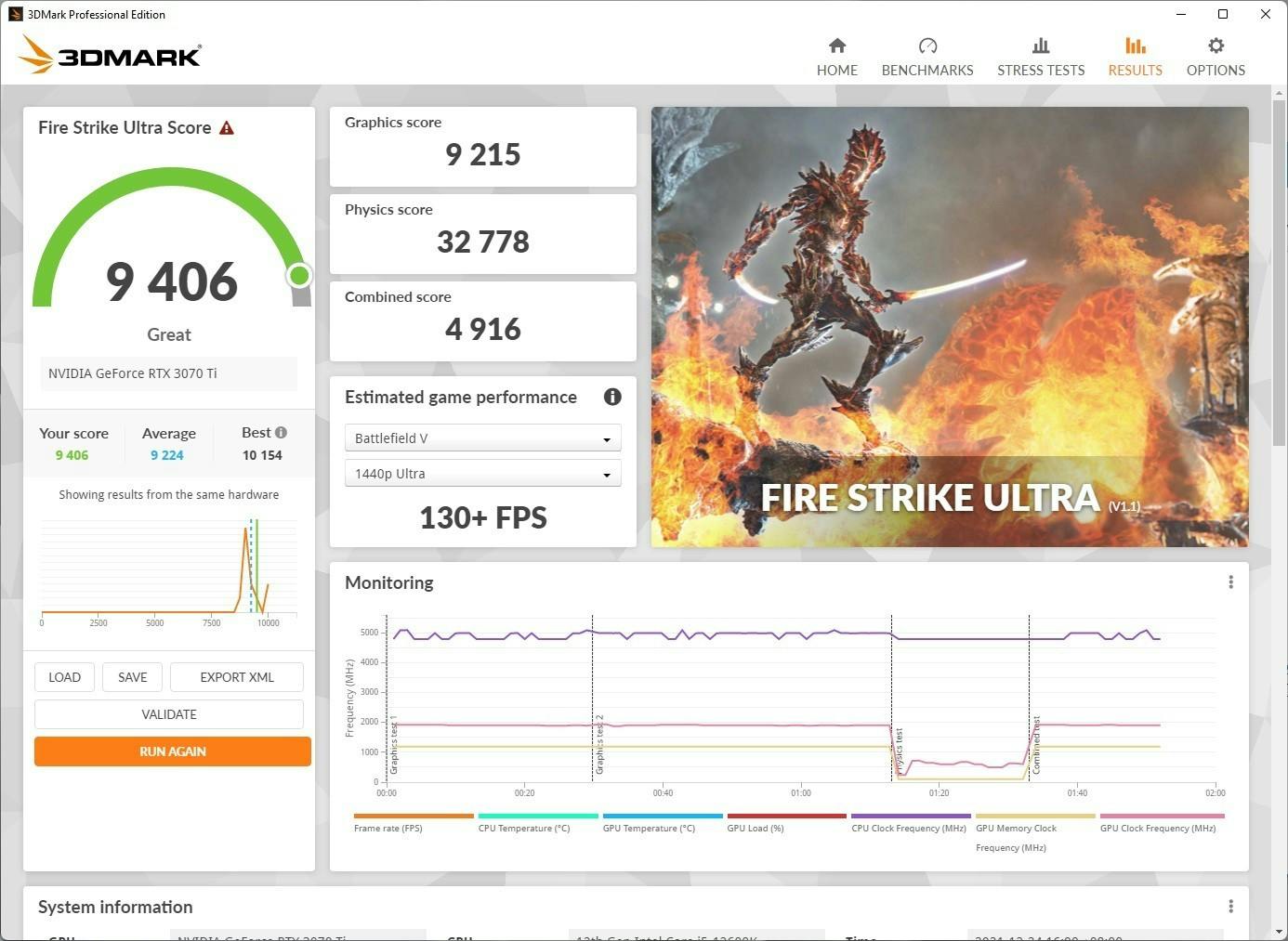

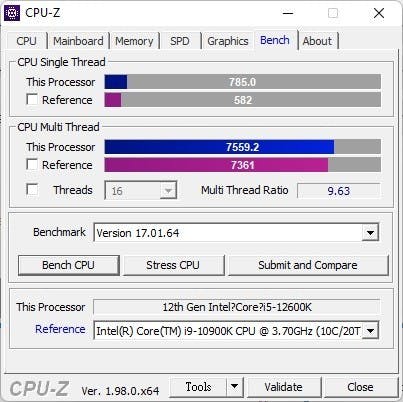

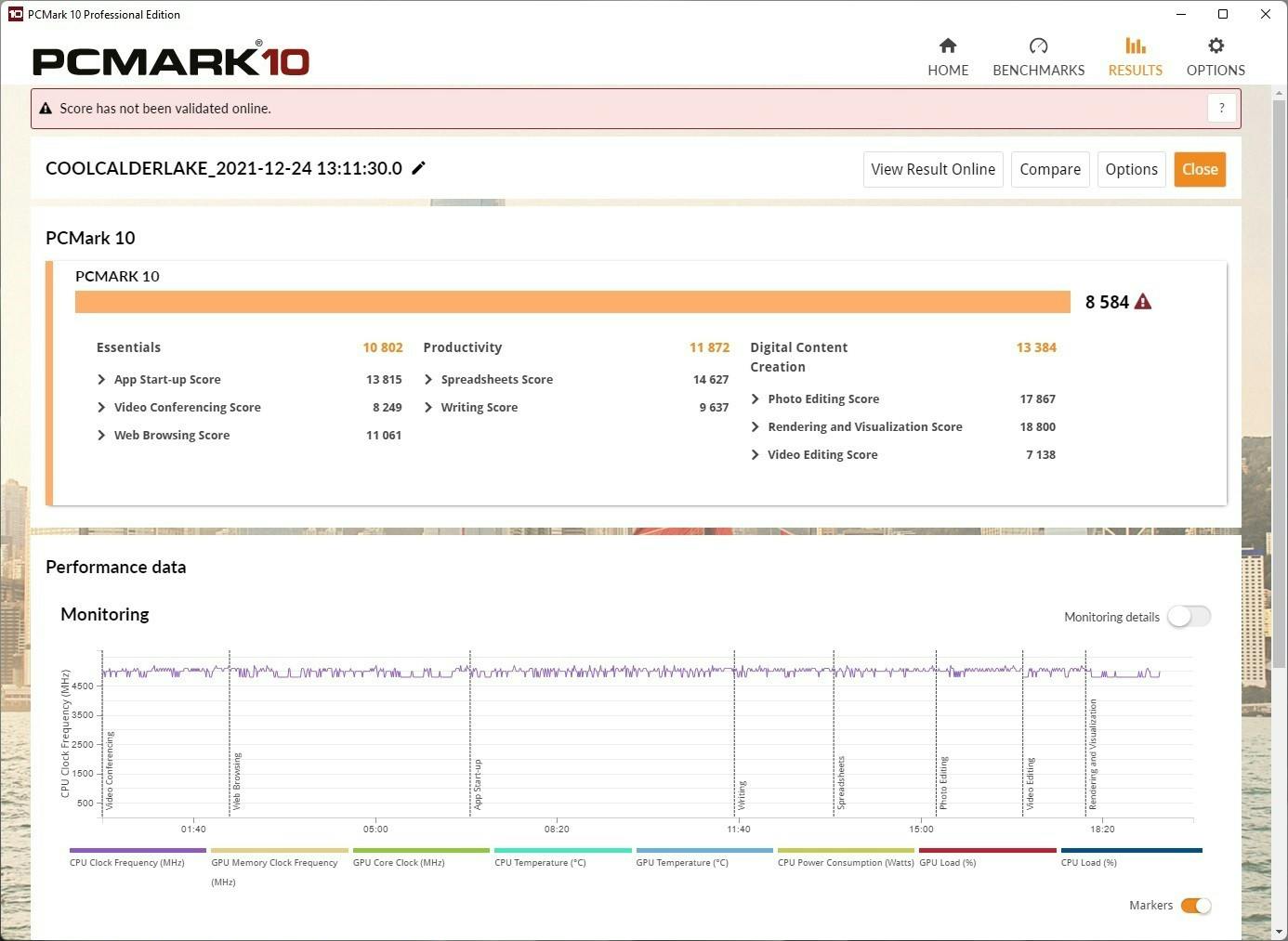

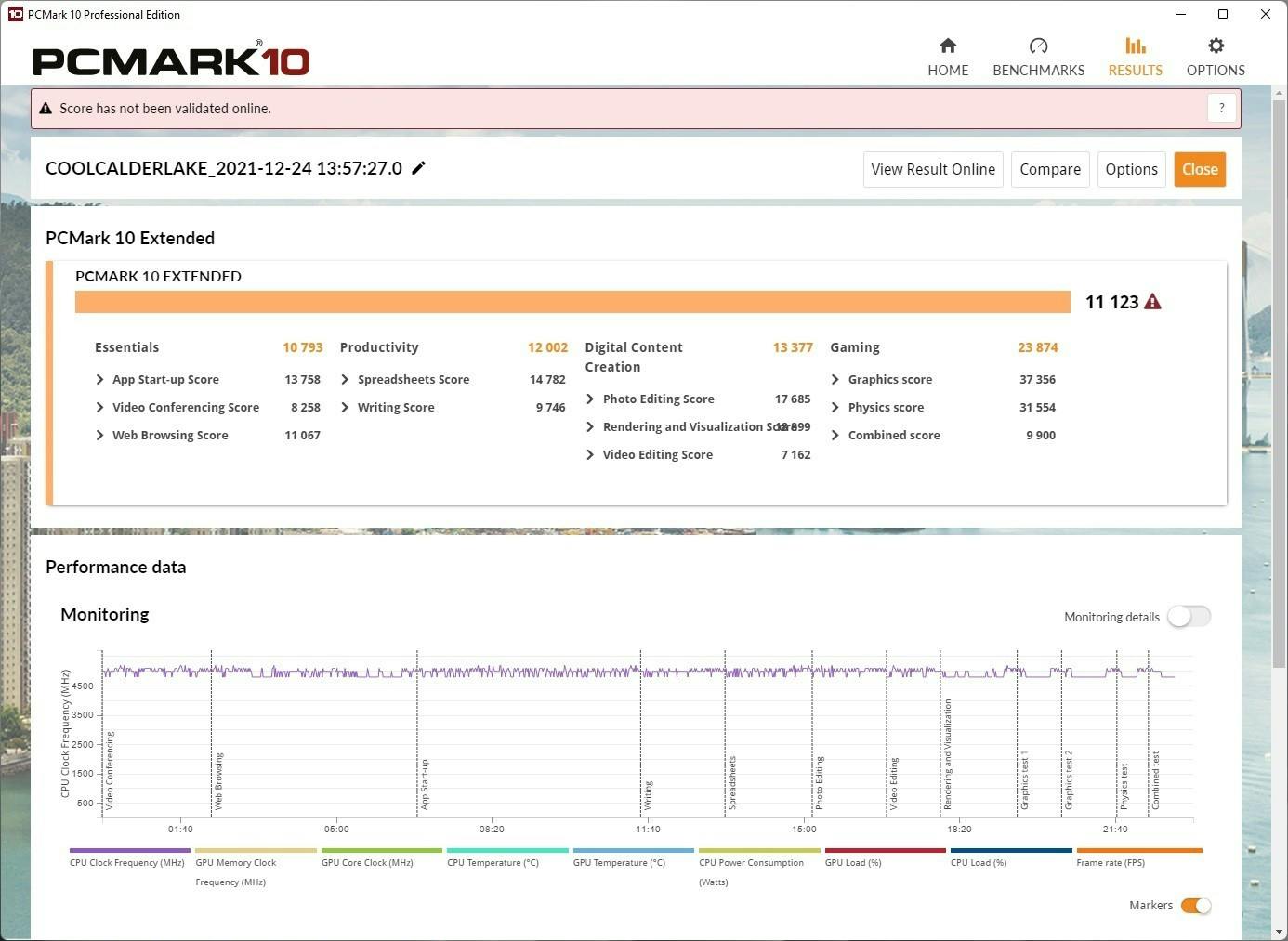

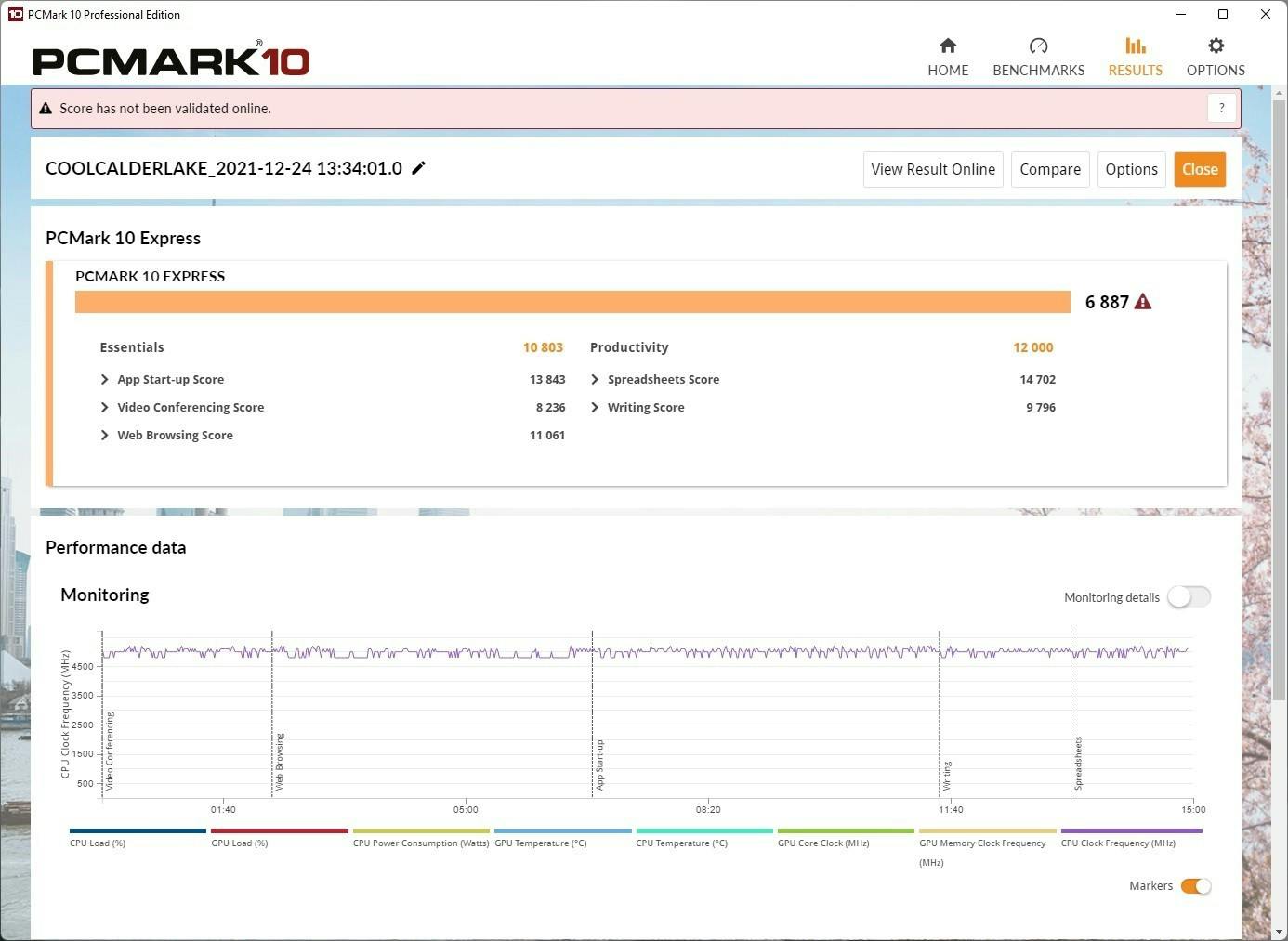

與先前 Z690 PG Ripitide 的略保守超頻比較之下，可看到縱使時脈僅有小幅度提高，但效益仍相當出色，尤其是當 E Core 提升到 4.0GHz 時，對於多核心協作的表現影響相當明顯，顯示此次 i5-12600K 的 E Core 進行超頻之後對於多核的效益頗為出色，至於 3D Mark 的成績會略低於平均值主要是受到 RTX 3070 Ti FE 版本時脈設定較板卡廠 OC 版低的影響。

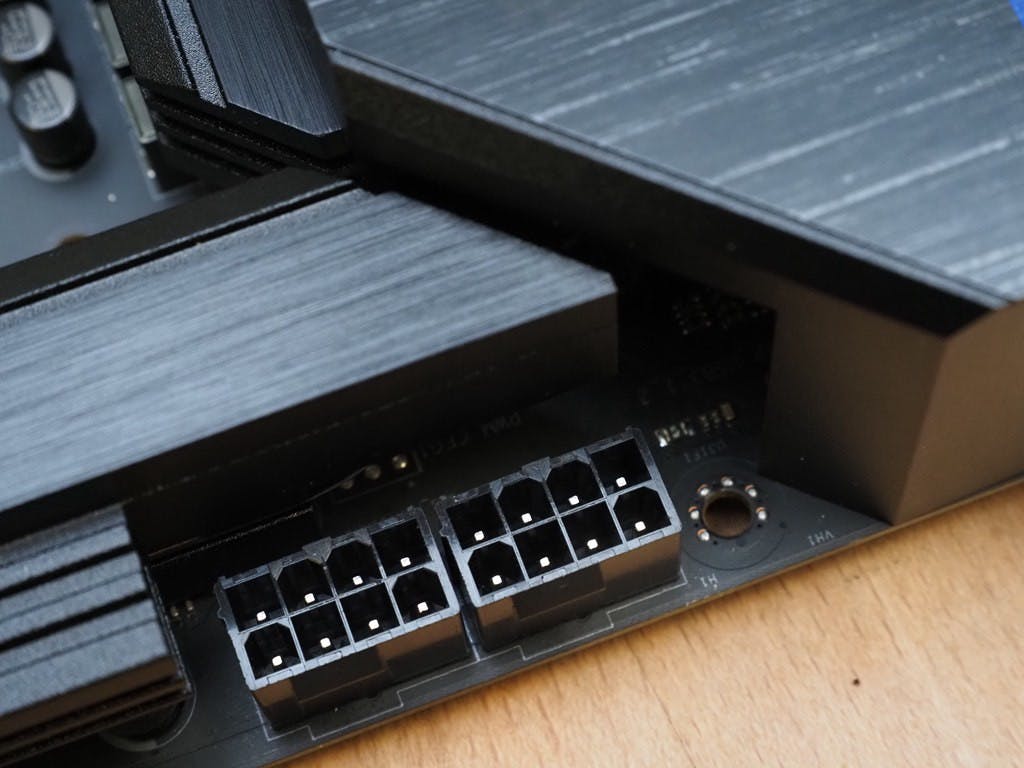

▲兩路 8 Pin CPU 供電
華擎當前 Z690 DDR4 系列的主機板主要是透過板載功能與 I/O 配置進行差異化，在供電部分最高為 13 相配置，相較其它品牌就未在 DDR4 記憶體產品線推出具備進階供電的產品，若是對追求超頻可能性的玩家，在帳面的規格相對平庸一些，然而若是以搭配 i5-12600K 則仍可在小幅超頻維持相當的穩定，而每一款主機板都有能與其它產品差異化的特色配置與功能。
▲搭配 i5-12600K 處理器進行小幅度超頻有相當不錯的效益
此次測試的 Z690 Extreme WiFi 6E ，即是在配置上保有多數使用者需求，並提供雙乙太網路與 Wi-Fi 6E 三路網路配置，另在 PCIe 插槽提供三條全尺寸的 PCIe x16 介面，除了搭配顯示卡使用以外，第二條的 PCIe Gen4 x 4 與第三條 PCIe Gen3 x 4 則可供搭配如 SSD 擴充卡等周邊使用，也能提供儲存密集應用情境搭配擴充卡進一步添加 PCIe SSD 使用。
