之前探討了非遊戲應用的發光鍵盤應用與現況，並且拍了影片，並簡單談到羅技與Zippy兩把鍵盤發光機能的對照，接下來我想就我以往認知，還有我手上的發光鍵盤，來對非遊戲鍵盤的發光鍵盤做更進一步的討論。
現今的發光鍵盤與幾年前的發光鍵盤其實不同
如果我記的沒錯的話，以前的發光鍵盤被稱為EL與現在採用LED燈鍵盤是不太一樣的。最主要的是沒有印字雷雕的技術，採用可透光的白色鍵帽，亮度沒有那麼高，亮度會衰減以及壽命較短，還有就是會出現小小的高頻雜音。
就以這款Zippy EL-610為例，在不亮的時候，鍵帽都是白的。而亮的時候，則是發藍色的光。（圖片來源：PCSTATS）
至於EL發光技術，可以參考電子工程專輯這篇，看完後我想應該就會有很明確的概念了。

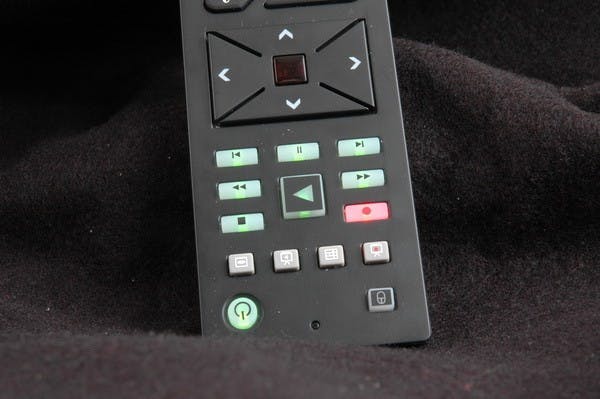

雖然沒辦法拿到鍵盤來試，但效果其實就像上圖的遙控器。燈發出的亮光，是可以透過按鍵散射出來的，所以要印的字或是符號，就是以黑色或是陰刻（白字黑底）形式存在。
在這篇發出之前，我有將這篇的內容與某朋友聊過，他說EL發光鍵盤並不是只有上述的形式，也有雷雕的鍵帽，由於我不清楚，結果該朋友就將他那把鍵盤寄過來給我。
就是這把Roccat遊戲鍵盤（我只能說果然遊戲帶動發光這規格呀，之前一般非遊戲用的EL發光鍵盤，好像就沒有雷雕的設計）。本來借來是想要拆（已被授權），但後來想想別人的東西我還是先不要動手好了。
Zippy發光鍵盤的內部結構：
就之前我所知道的EL發光鍵盤，主要就是光源平均，僅有開與關的設計，變化性較少。而LED發光鍵盤之前有提過，能夠看到有不少變化。而LED發光鍵盤的設計，與EL發光鍵盤有所不同。

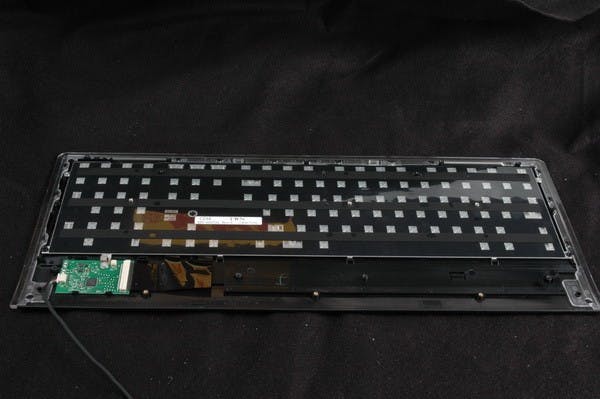

拆開後就可以看到內在了，可以看到就是LED燈照射。共有18個LED燈。
下蓋上方還有弄個鐵板，所以整把鍵盤有一點重量
至於上方則是剪刀腳按壓模組、薄膜以及透明板結合而成。

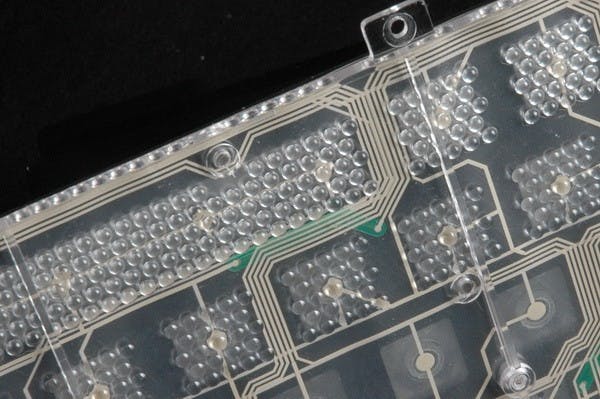

仔細看，還有中間一道道間隔，上方還有一粒粒突起。這一粒粒的，看起來應該是讓光源能夠更均勻散佈的做法。
羅技炫光鍵盤的內部結構：
再拆開羅技的發光鍵盤。做法與Zippy有些不同，採用SMD LED燈設計，數量有10個。我想這就是為何羅技炫光鍵盤比較薄，但亮度比較低的原因之一了（後面的文章中會比較亮度）。
羅技炫光鍵盤拆開後，無獨有偶，下蓋上面也同樣裝有鐵板，所以整把有一定的重量。

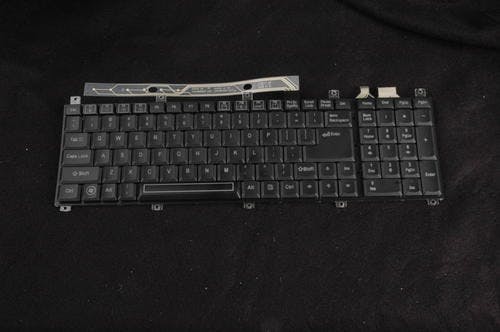

而上蓋下面（由於圖中最下面為上蓋，是倒著放過來的，所以就圖來說，應稱為上方）則是薄膜與發光機制結合的一片。

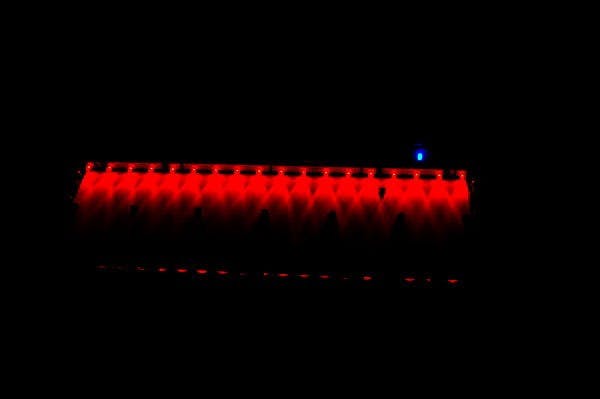

發光的時候，變成這個樣子。
我把那一片單獨拿下來，正面可以隱約看到中間有一格一格的，是銀白漆，事實上，銀白漆那面是透明的，之所以會是白色，是因為下面那片為白色，請對照上方的發光區域。光就是這樣透到上方的剪刀腳按壓模組。

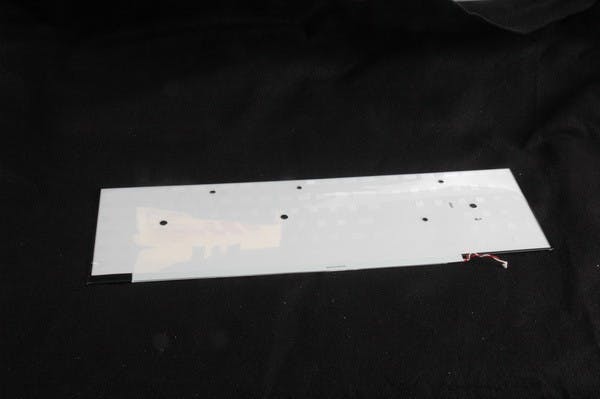

翻到另一面就是白色一片了。

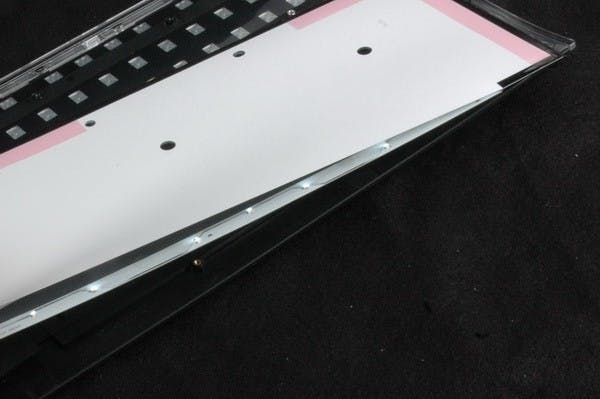

注意上圖右下角，有一顆一顆發光的，就是SMD LED了，共有十顆，就是羅技炫光鍵盤發光源。
若之前的圖看不清楚，就看這張吧。
但不管如何，現今的Zippy與羅技發光鍵盤，都與之前的EL發光鍵盤明顯不同。
三把鍵盤比較亮度：

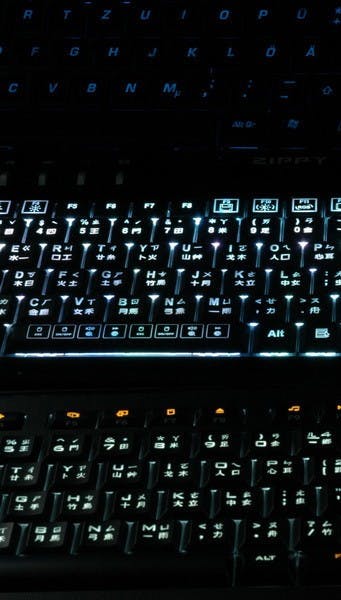

個人把這三款鍵盤的亮度弄到最亮，可以很明顯發現EL發光鍵盤最暗，而Zippy鍵盤最亮。這會有什麼樣的影響呢？我想就是在要明不明，要暗不暗時，能夠有更光亮的情形下，可以看得更清楚。
最上方為Roccat遊戲發光鍵盤，中間為Zippy情境發光鍵盤，最下方為羅技炫光鍵盤
發光功能介紹：
在以往所認知的遊戲鍵盤中，能夠多段調整光源之外，還可以變色。在想像之中，非遊戲鍵盤，已經很少有發光的了，更遑論發光相關的設計。事實上，發光功能可 以做的，比個人想像還要多。個人手上這把Zippy情境發光鍵盤 機能不少，雖然之前曾提過一些，但還有不少有趣的機關，這次完整敘述如下：
除了可以R、G、B三原色獨立調整之外，還可以混色。也許有人會認為變色沒有什麼，畢竟遊戲鍵盤已經有變色的設計了。的確是如此，不過最重要的是這樣的變化並不需要驅動。而在能夠有三色獨立調整機能的前提下，這把鍵盤每一種顏色有八段調整，扣除其中一種不發光，共有七段發光水準。由於調整R、G、B各個顏色還會互相影響，能夠混色，據說可達512色水準。而且廠商也很細心，所調整的顏色可以儲存起來。除此之外，還可以自動變換顏色，不用手動，並具有呼吸機能的設計。
其實看影片最快，之前雖然有放，但我想大家應該也只是看看這三分多鐘沒有想太多。我想我還是簡單說明一下，就可以讓你知道目前非遊戲的發光鍵盤可以做到什 麼樣的程度。最前面的，就是利用三原色調整出不同的發光顏色，在2分05秒後則是示範按下按鍵後的呼吸燈效果；2分28秒後展示自動變換發光機能；3分 01秒後，則是示範按壓按鍵後會變換顏色的機能。而且這些功能的展示，是沒有用驅動程式的。
羅技炫光鍵盤只以右上角的快速鍵來控制最亮、次亮、小亮、關，四段發光就是。
發光設計的極限？
在 整個比較之後，其實能夠發現，這兩把非遊戲應用的鍵盤，顯然對於發光有不同的想法，羅技炫光鍵盤主要的層次還是在於有亮就好，但可以調整亮度符合當時的環 境需求，顯然與自家G系列所打的發光概念有所不同。而Zippy這把看得出來，有意把發光這個規格拉為主力，因此有著種種的設定，甚至連遊戲鍵盤的發光變 化都不見得比這把來得多。個人不知道會不會看到關於發光更多的設計概念，若廠商把發光定位在一個附加規格，也許發光所能看到的發展，大約也就是現今大部分 發光鍵盤如此；若有更多的廠商對於發光有更進一步想法，相信日後我們可以看到如我手上這把Zippy鍵盤，有著超出想像之外的發光設計。
8 則回應
發光鍵盤發光面板的製程很多,基本上鎖使用的加工素材及光源都有很大的影響性,EL比較擔心的是壽命,但是均光絕對沒有問題,亮度的部份EL也能有效設計,但耗電量大,不適合應用在NB.且製造成本高,大多數都採取SMD/LED,以往在mac book也可以看到直上式的應用,但是LED的成本很高,這兩年都採取測光源,所以大家看到明顯亮暗不同,原因也是來自於此,有時候板端素材的色偏以及LED本身的色偏也是相當大的關鍵,目前白光LED的專利仍在日亞光手上,國內很多製造大廠在生產白光LED所使用的螢光粉配方,都必須取得該司的授權,過去兩年間,我設計了很多不同結構,也發現LED色偏的問題很嚴重,再加上導光板的素材,其厚度以及色偏,往往都是決定整體發色的關鍵,
目前市售的側光源LED,比較穩定的為高度0.6mm,也就是說,導光板的素材厚度也必須超過這個高度才能有效利用所有的光源,1.0mm是這兩年較普遍應用的,達方也挑戰過0.5mm,但是我個人認為發光效率並不高,頂多能做到均光性,礙於成本的考量,LED顆數也從早期的12顆降到10顆(如筆者所提供的資料所示)而mac book也做過5顆的(同一方向側光源)利用靠破孔原理進行光聚,消費者所要求的亮暗度並不同,設計者存在的問題是,到底需要多少的輝度,才是真正符合消費者的需求..
羅技的鍵盤(如照片所示)那是採取印刷的製程,所看到的白色聚光點,是UV油墨,所使用的素材有可能是壓克力或是PC,如果搭載10顆側光源LED,其厚度必須超過最少0.8mm,才能顯現一定的亮度,何況導光板是置於鍵帽/rubber/軟板之下,透過三個堆疊層,光源也會相對被衰減,甚至我們可以從筆者所提供的幾家產品來比較發光外觀,在字體雷刻邊緣處,都無法有效的均光性,我個人認為,一把漂亮的發光鍵盤,其字體的亮度及均光性都必須要有所要求,才能展現出一定的精緻化,EL所展現的發色又過於死沉,就算能多種顏色,卻很難看到銳利的光展現,
故因此,模具費用,板材費用,LED(挑VF+挑BIN)費用,LED模組後加工費用,反射片,組裝費用等等,要讓一把漂亮的電競發光鍵盤降至台幣4000以下真的有很高的難度,如果真的只是針對一般文書應用,我想大多數消費者應該也不會刻意去買一把價格高於1000的普通發光鍵盤
我個人認為,發光鍵盤應該應用於NB機種,其發光面積尺寸能有效降低成本,同時NB的機種其組裝孔徑也沒有大型鍵盤來的多,在光源的利用效率上會相對增加,唯獨要挑戰的,就是降低導光板的厚度至0.8mm以下,同時也要有1.0mm的效能
以上是我個人小小淺見,本人也是專職從事發光鍵盤的導光部件研發,也希望能在這邊看到消費者真正的需求,才得以創造最好的產品..
