Intel 在這次的架構日也介紹一系列的基礎設施處理器 IPU 產品， Intel 的 IPU 在概念上與 NVIDIA 的 DPU 皆是類似於 Smart NIC 的延伸，是將部分繁雜工作如網路管理、通道分配等分散到專屬加速器藉此降低系統核心負擔的產品，使伺服器的資源能盡可能用在關鍵任務運算。不過這次 Intel 在新聞稿中簡單帶過的 Mount Evans 卻是相當有趣的產品，因為這是 Intel 第一款使用 ASIC 為基礎的產品，使用的還是 Arm 的 Neoverse N1 核心。

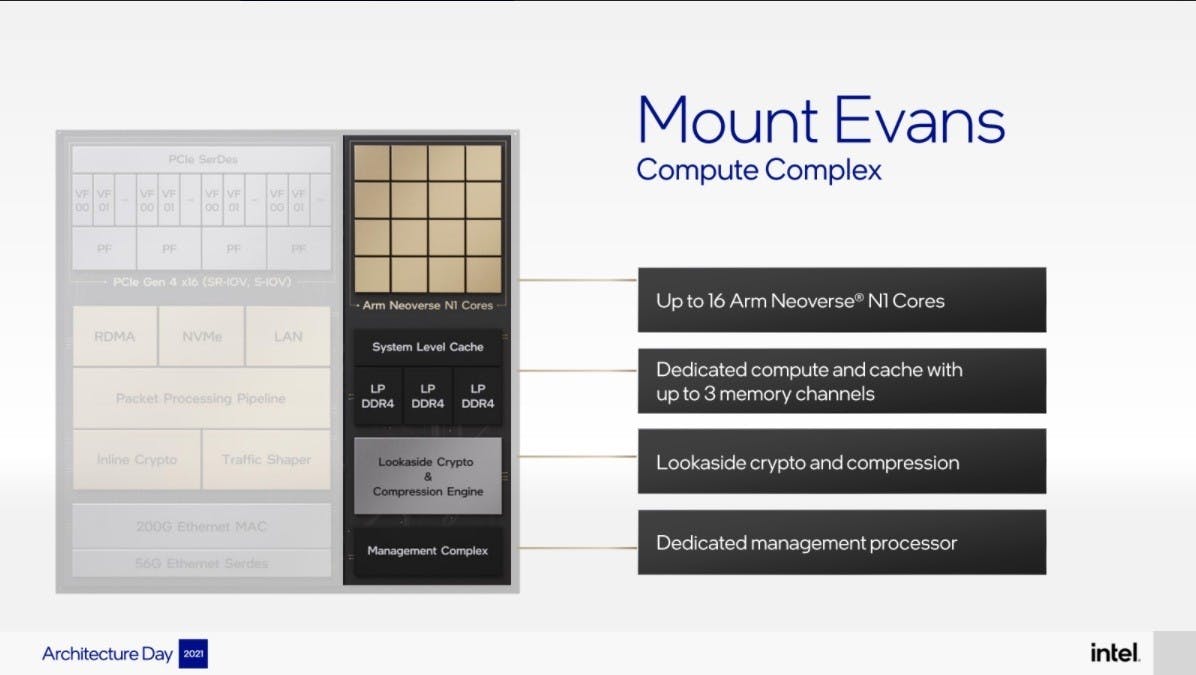

▲ Mount Evnas 搭載達 16 核的 Neoverse N1
當然對於 IPU 一類的產品來說，架構中 CPU 的功能相對一般運算級只是作為執行系統的必備物件，真正作為關鍵要角的是外部那些針對關鍵任務的硬體加速架構，不過選擇 Neoverse N1 的原因應該也與 Arm 當前在伺服器等級架構的設計相較 Intel 的 Atom 有些優勢存在，諸如晶圓面積、安全性架構等等。

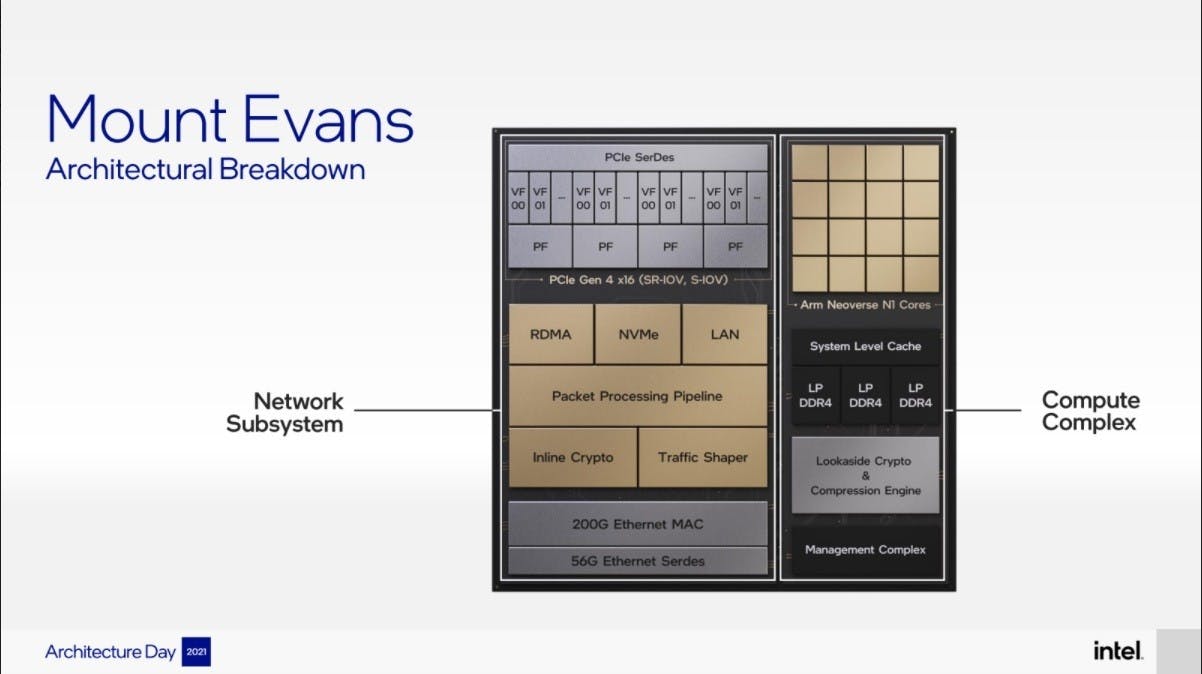

▲ Mount Evans 的功能與 NVIDIA 的 BlueField DPU 相似

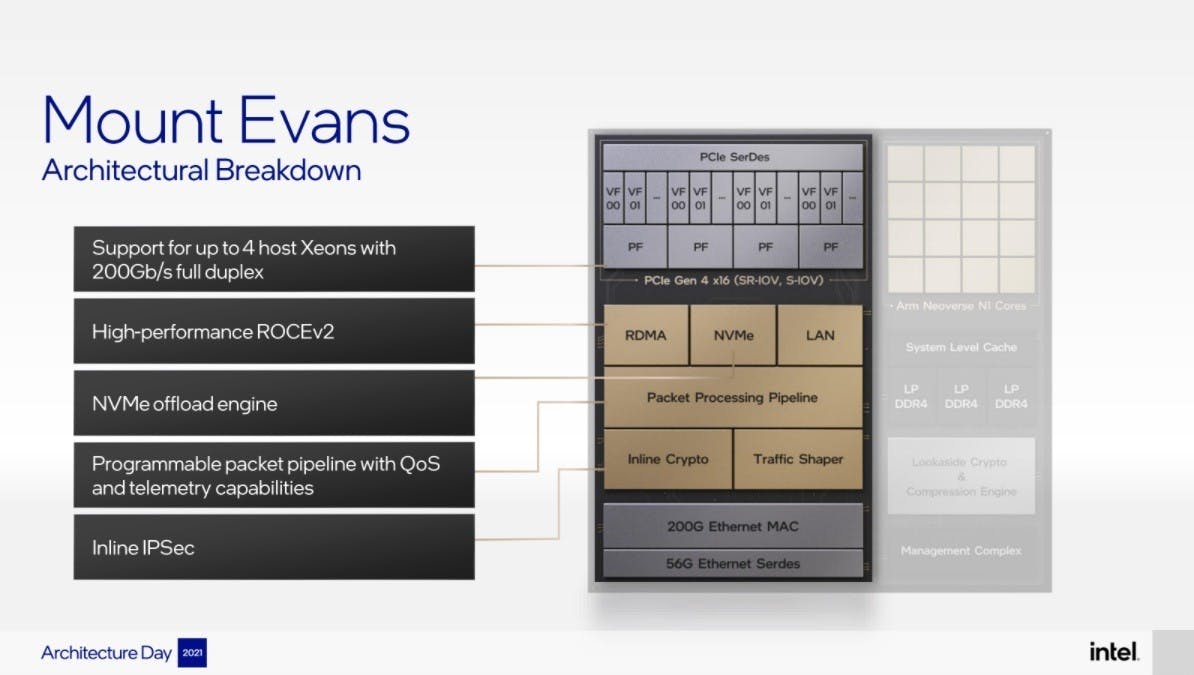

雖然 Intel 把 Mount Evans 列為 IPU 產品，不過應用的領域與其它採用 FPGA 架構的 IPU 產品稍微不同， Mount Evans 是針對大型雲服務所設計的產品，其定位與 NVIDIA 的 DPU 可說是同類產品； Mount Evans 能透過 PCIe 連接最多 4 個 CPU ，同時還有針對 NVMe 與 ROCEv2 的硬體加密加速功能，能同時針對資料管理與安全進行加速處理。
不過 Mount Evans 的問世時間點稍微有點尷尬，因為除了 NVIDIA 的 BlueField DPU 仍將持續推陳出新並融合 AI 加速架構以外，具有同樣性質產品的 Marvell 也預計在今年內推出 Marvell Octeon 10 400Gbps PCIe Gen5 DPU ，預計採用更新的 Arm Neoverse N2 ，除了核心數量將達到至少 24 核以外， Neoverse N2 本身亦具備更高的效能與整合 AI 推論加速的架構與新指令級。
