我比較不會說話,就用圖說吧
運氣好從倉庫翻到一組鍵盤,就拿來當第一次清洗就上手的實驗品啦

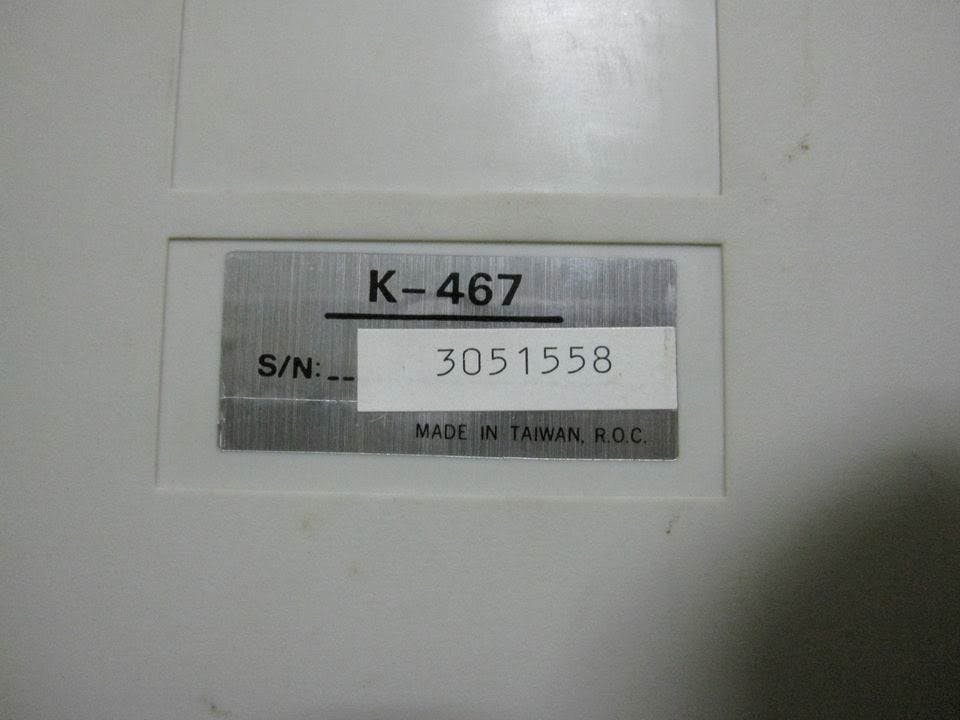

MIT!感覺不錯!
背景不重要,先把鍵帽全拆了!左邊可以看到COPAM的logo,右邊有保固貼紙95年的,上面可以看到這是大頭AT接頭,中間可以看到白軸

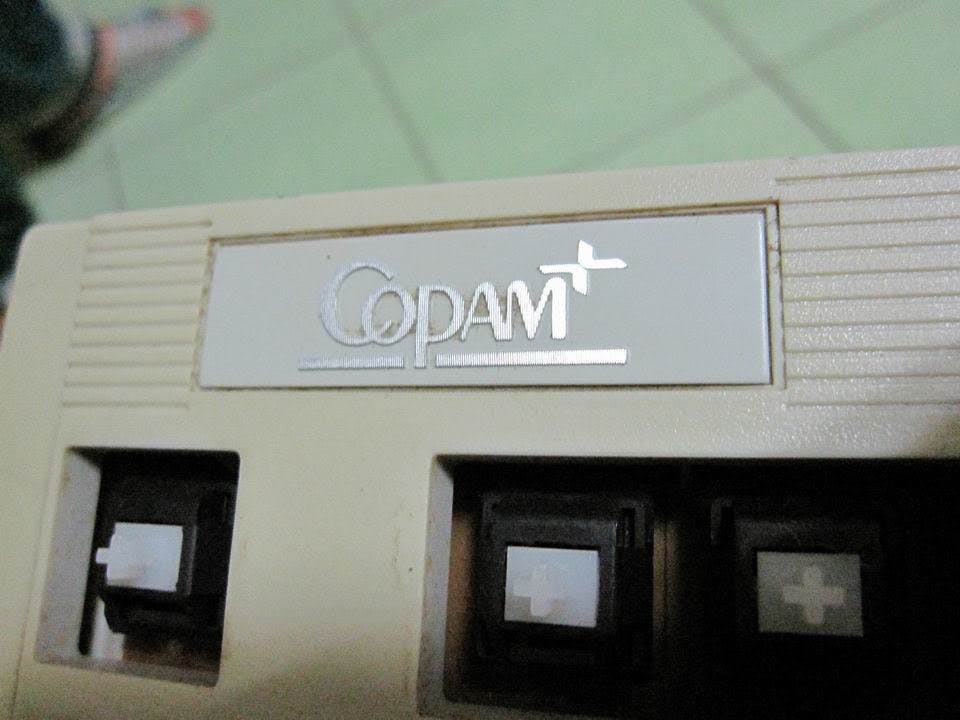

logo~ 不熟
白色的軸,沒拆開看,不過好像不是cherry?沒看到cherry字樣,灰塵積的挺可怕的

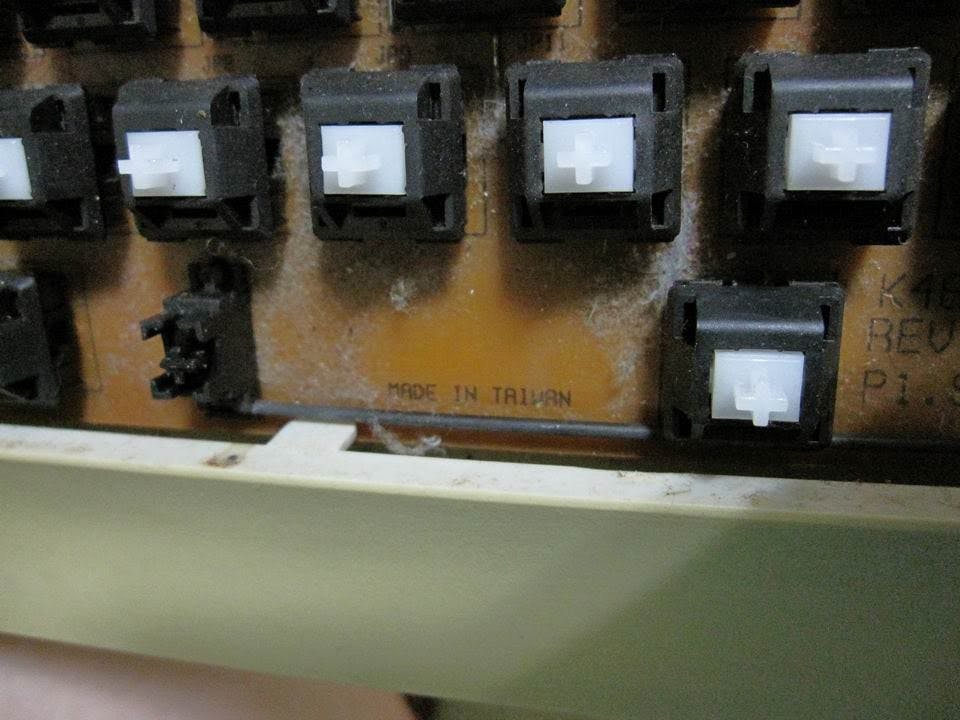

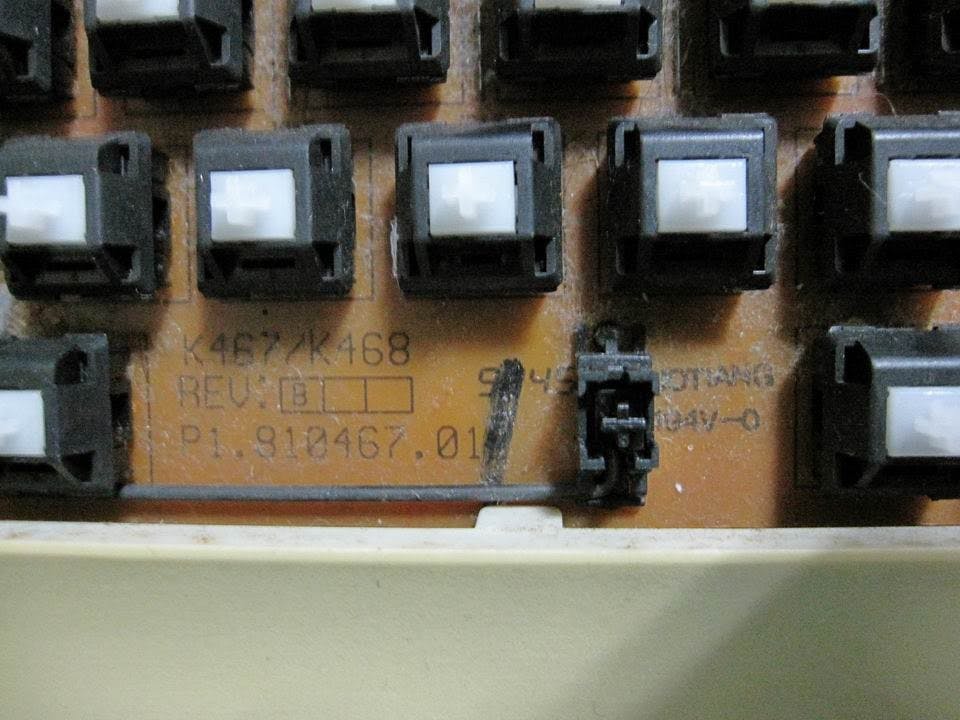

空白鍵用還是白色軸的鐵桿衛星軸,有MIT字樣
空白鍵的另一邊

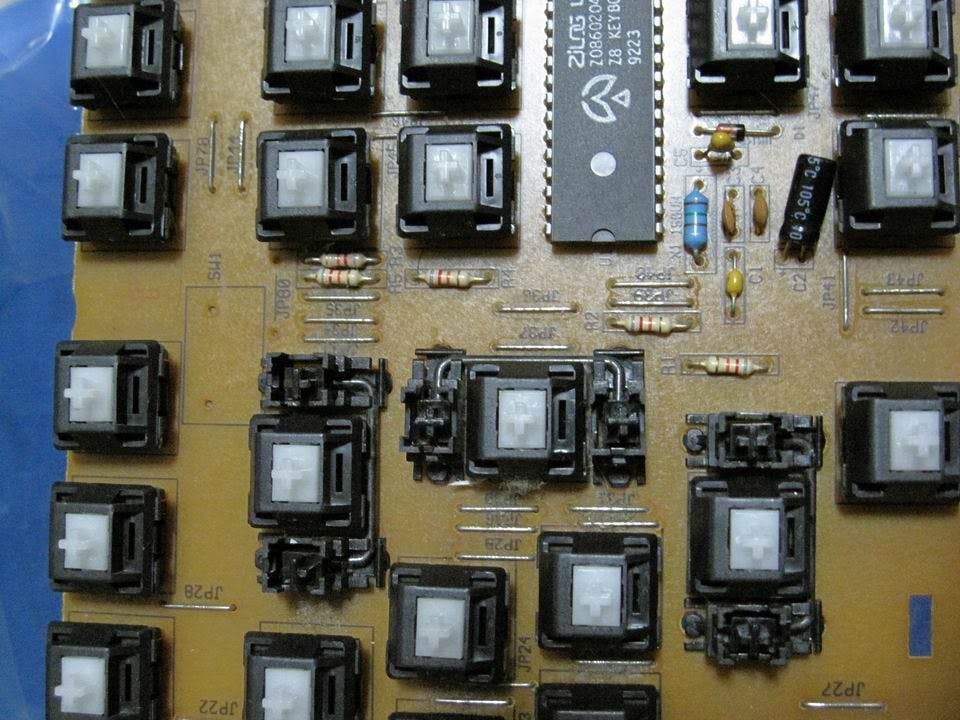

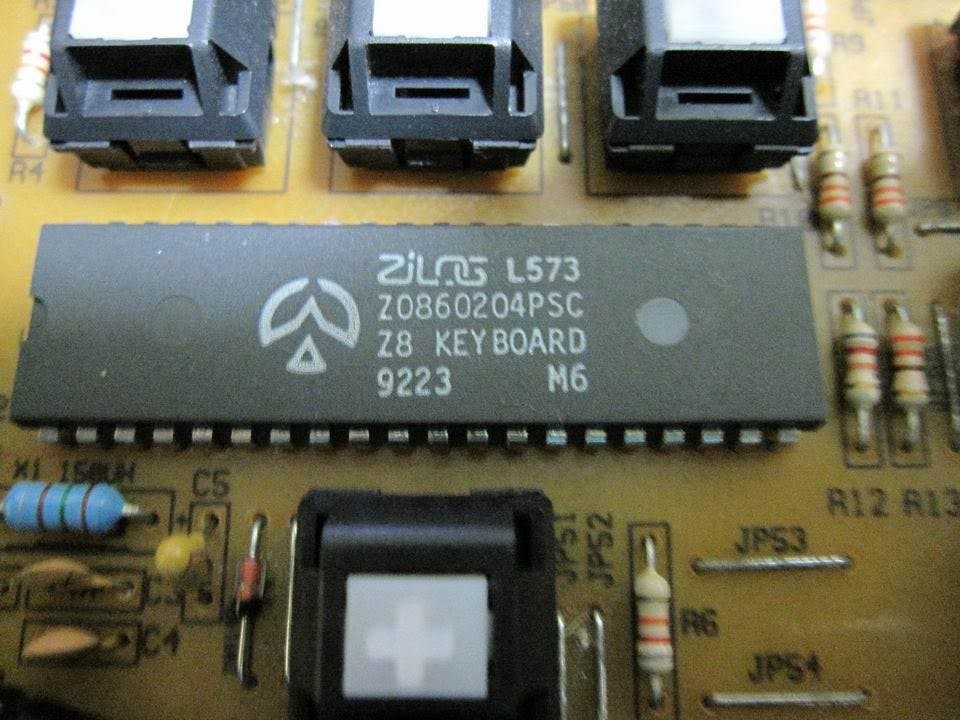

晶片和電阻元件之類的,我不是a大師,看不懂

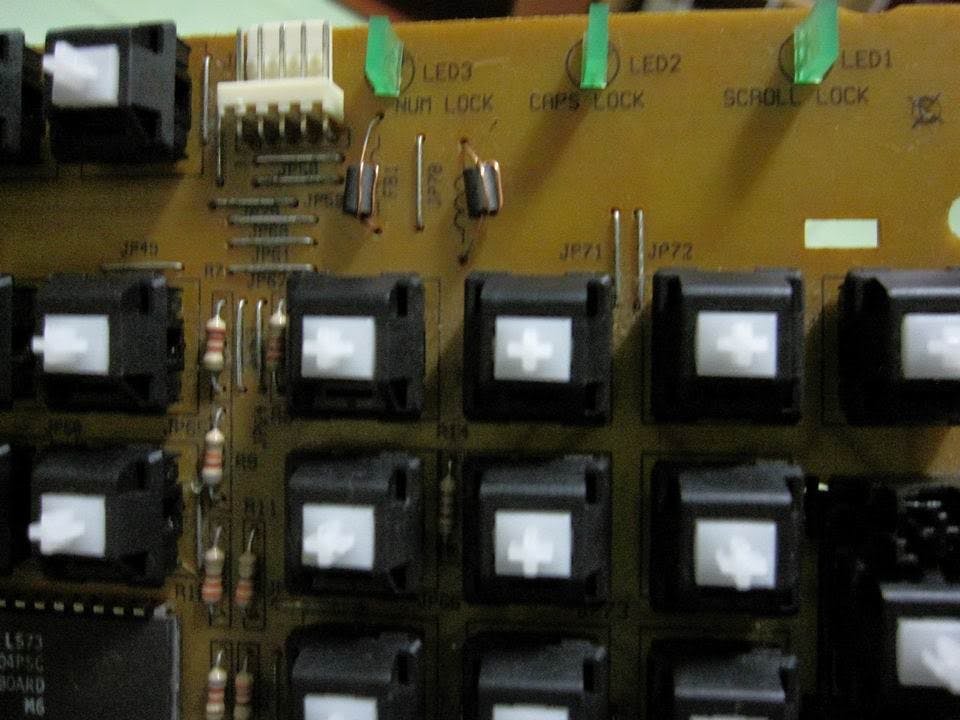

電路接頭和LED燈

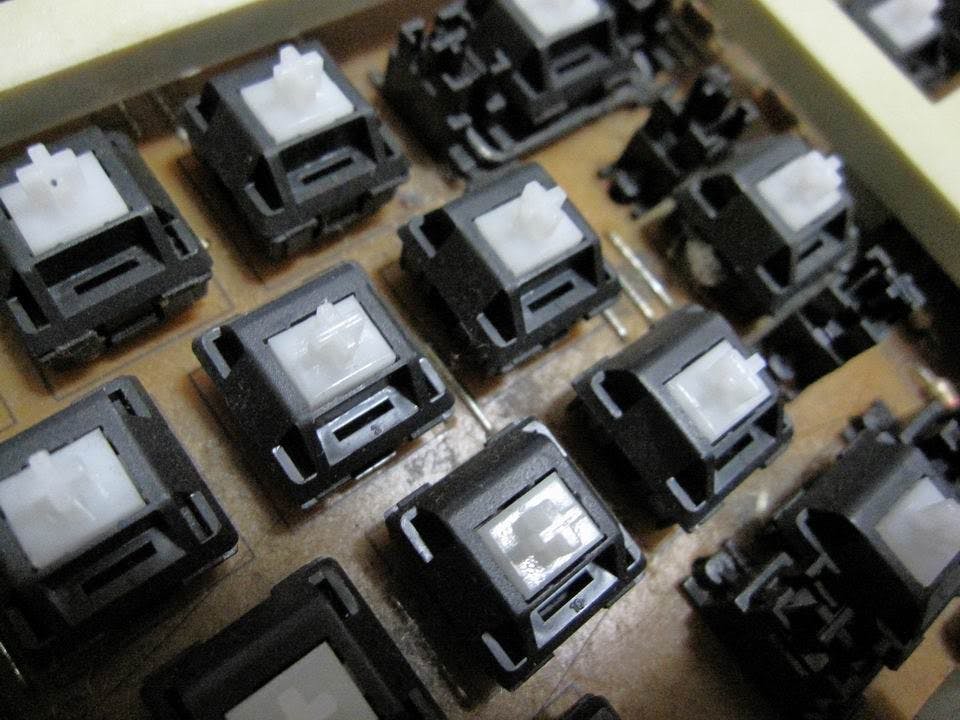

換個角度看,衛星軸都有連鐵桿

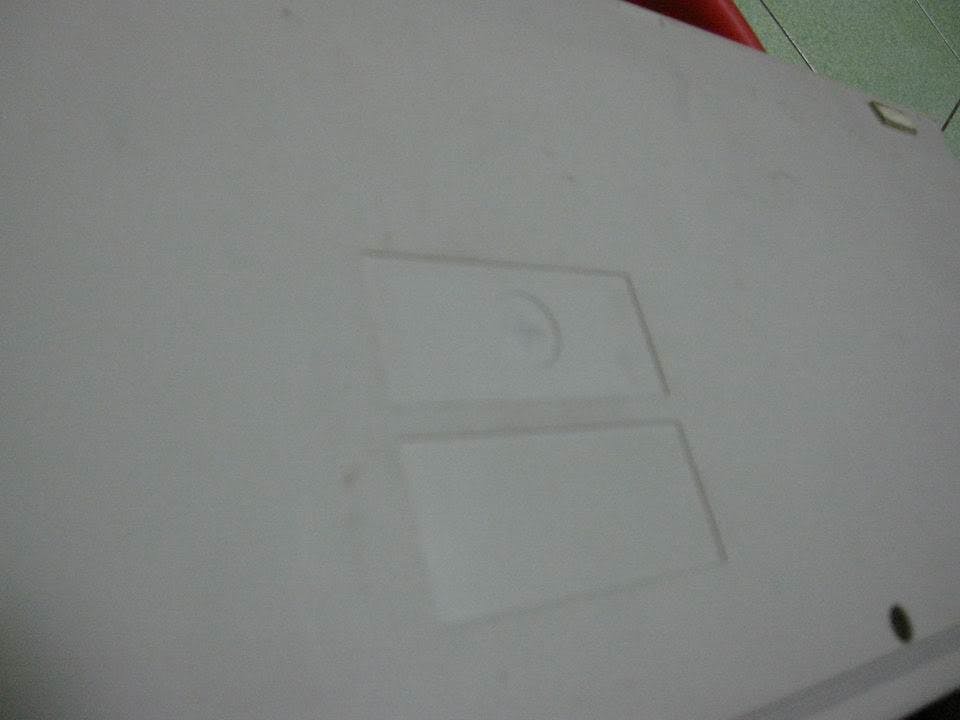

被騙了,貼紙底下沒螺絲孔!

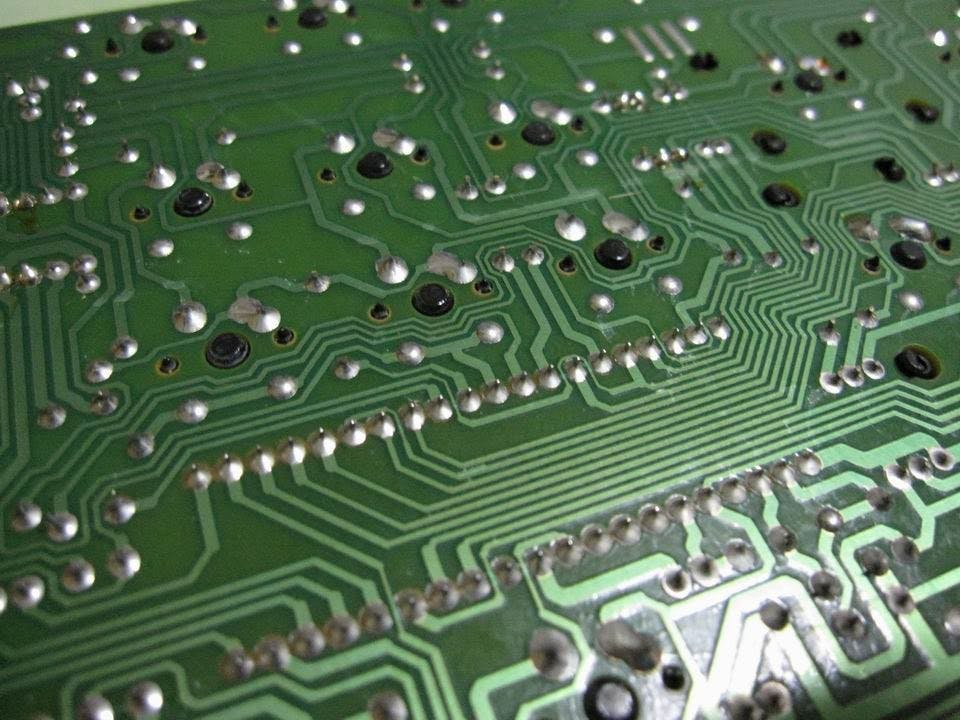

拆一拆翻過來看,好像焊的不錯?
看不懂啦 -o-y
然後就拆一拆清一清灰塵組回去了....但是我家沒有電腦可以接大頭啊 =.= 不會清了半天不能用吧,如果可以用好像可以買那個彩色鍵帽來換
喔說到鍵帽我忘了拍,二色成型加彩色凸出印刷,很牢固的那種,菜瓜布都洗不起來,黑色英文加紅色注音和藍色倉頡,老樣子
另外有撿到6311,這隻就不多說了,反正大家都那麼熟了....可惡!又是大頭鍵盤!
ps:我終於知道為什麼我用了那麼久的茶軸,換回辦公室的薄膜還是不會手殘
因為我在辦公室沒打甚麼字啊 Orz
17 則回應
補一下我拍的Copam K-467
http://kbtalking.cool3c.com/article/6086
1990年的台製台鐵伺服器鍵盤也是用衛星軸..XD
估计是cherry发明的，我的87年的cherry就有这玩意了，那时候cherry还是只oem，不销售自己标的键盘，从88年才开始自己卖键盘，这些oem键盘历史应该都没cherry早，至于alps之类的，貌似都是用平衡杠，没有用卫星轴的
我只能說Cherry鍵盤保留了早期鍵盤不少機制，就目前來說，衛星軸好像就只有Cherry有料件。但反過來說，是不是cherry最早開發出，凡是做的人要跟Cherry買，這點老實說還真不知道
DATACOMP出的鍵盤也有採用衛星軸的式樣
我認為~~~ 衛星軸本來就是大家一起做~
我認為~~~ 衛星軸本來就是大家一起做~
我總感覺衛星軸也是CHERRY發明的，但是沒根據……以歐美廠的作風，又不會給別人白白用東西
若boxlunch此鍵盤無法使用,,或願意
我可拿一把標準版的PS2 ...7~8成新二色alps類機械鍵盤跟你交換
我要此鍵盤要做什麼?..當然是當樣品用..XD
想知道非CHERRY軸的鍵盤，所用的衛星軸，也是CHERRY生產的嗎？還是其他家也有生產這個……
還是……衛星軸本來就是大家一起做~
不錯!..應是台白,,,此軸算是另一類型的台白,用的是另一批上下蓋的模子
而且是台白無鐵板型的,,跟此上蓋稍有不同,,這種無鐵板用台白少見！
說實話看到搭配衛星軸的台白軸感覺真難得
而且此台白軸的鍵帽上蓋上方面積較小
且沒有常看到的方形小框
我看到翹尾巴了，台白軸~~
我拿一把你可以用的PS2機械鍵盤跟你換..如何
詮腦電腦的鍵盤,,好像伺服器用的？
看起來比較像右邊這顆台白軸的類型
大鬍子的台灣白軸
大鬍子的台灣白軸
好像不是台白..請便當君分解觀賞..
倒有點像台灣噴射軸(TJ軸)的兄弟
你說分解就分解,我一早還要上班啊(泣
先來張正面完整圖,洗過之後果然摸起來不一樣
然後就下刀了....我不會拆啦 ~"~ 感覺好像把後面的焊點都搖斷了,總之拆下來了
有個12在上面,其他軸上面也有不同的數字
12的特寫
零件特寫,白色軸有類似青軸的兩段式結構
簧片我拔不下來,應該有焊住吧?
換個角度看軸心
彈簧
軸心的小小腳
不管啦,先這樣子,早上要上班,晚上有約,要半夜才會再回應了
大鬍子的台灣白軸
好像不是台白..請便當君分解觀賞..
倒有點像台灣噴射軸(TJ軸)的兄弟
原来是伪白，看着还像真白轴一样
