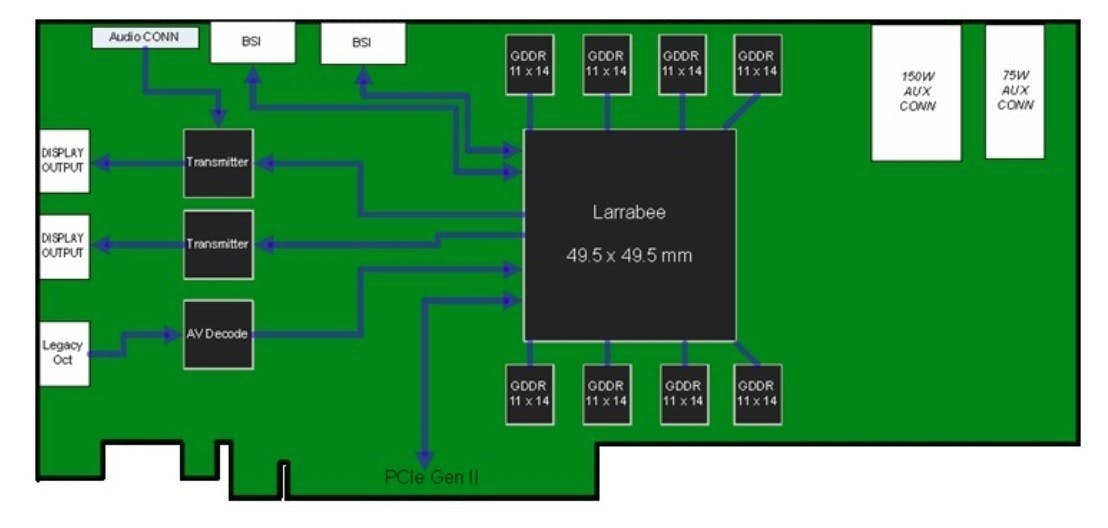

Intel針對高效能運算 (HPC) 市場量身訂做、與NVIDIA為首GPGPU打對台的「多核騎士團」MIC (Many Integrated Core) 產品線「Xeon Phi」，源自於2006年在某學術研討會意外流出的「x86處理器顯示卡」Larrabee計畫，堪稱「x86義和團之亂」的最高潮。

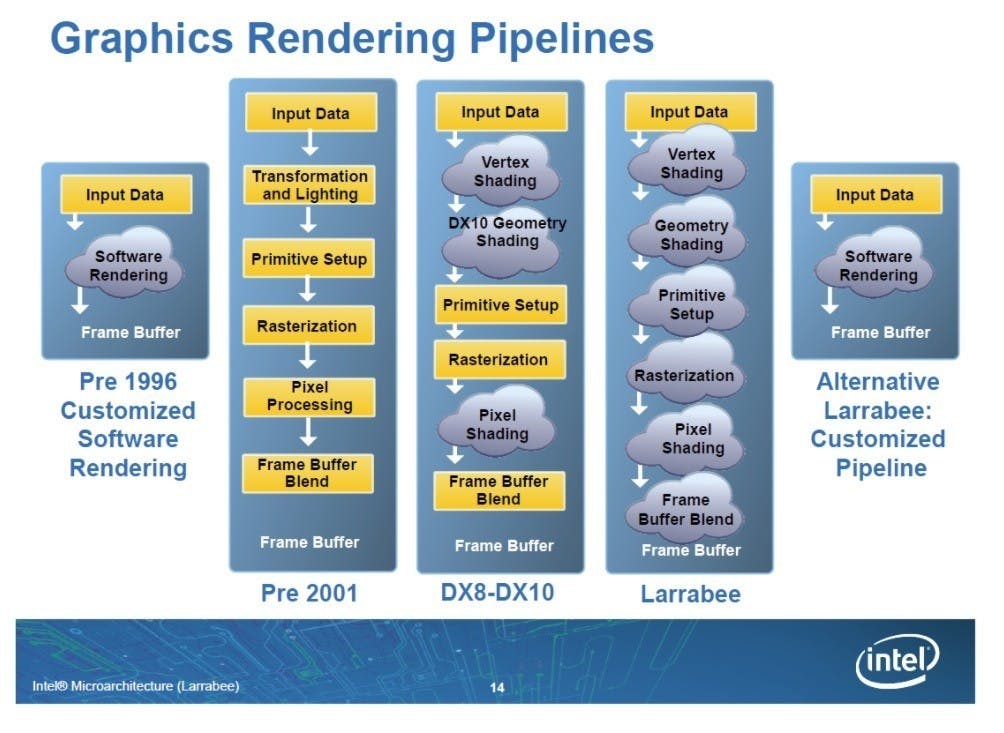

Intel也曾在2008年的Hot Chips 20發表Larrabee的技術細節，野人獻曝其「兄弟獨有之創見」之「100%可程式化純軟體3D繪圖管線」，相信這場演講結束後，台下觀眾大概多半都會掛著劫後餘生倖存者的表情，附贈顫抖的眼皮與抽緒的嘴角，並帶著當機的大腦。

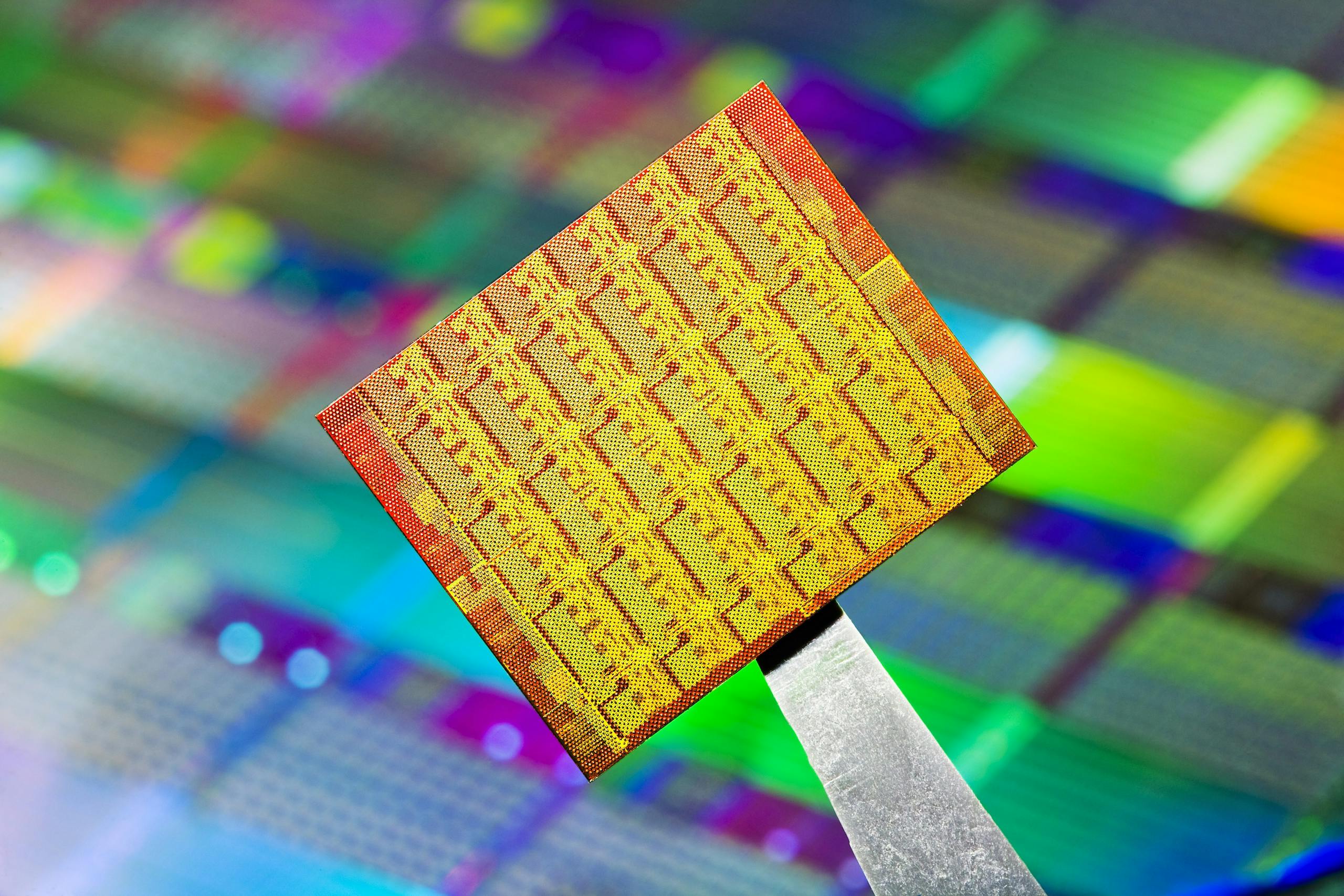

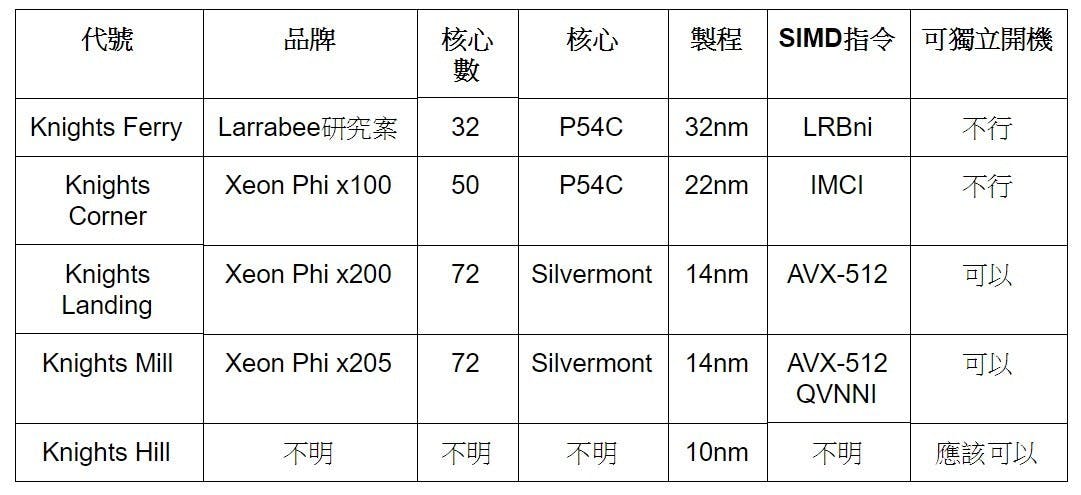

後來Larrabee這天馬行空的幻想 (讓人聯想到聖鬥士主題曲) 是怎麼破滅的，不值得各位科科浪費時間深究，但生命會自己找出路，Larrabee逐步演化成以下的多核心產品線，滿滿耗電量動輒200W甚至300W的「騎士」們。
嚴格說來，Intel MIC多核騎士團是到了在2015年Hot Chips 27披露、可獨立作為開機系統的Xeon Phi x200系列「Knights Landing (彷彿腦中浮現騎士下馬，一腳踏上地面的畫面特寫)」才算是成熟的產品。

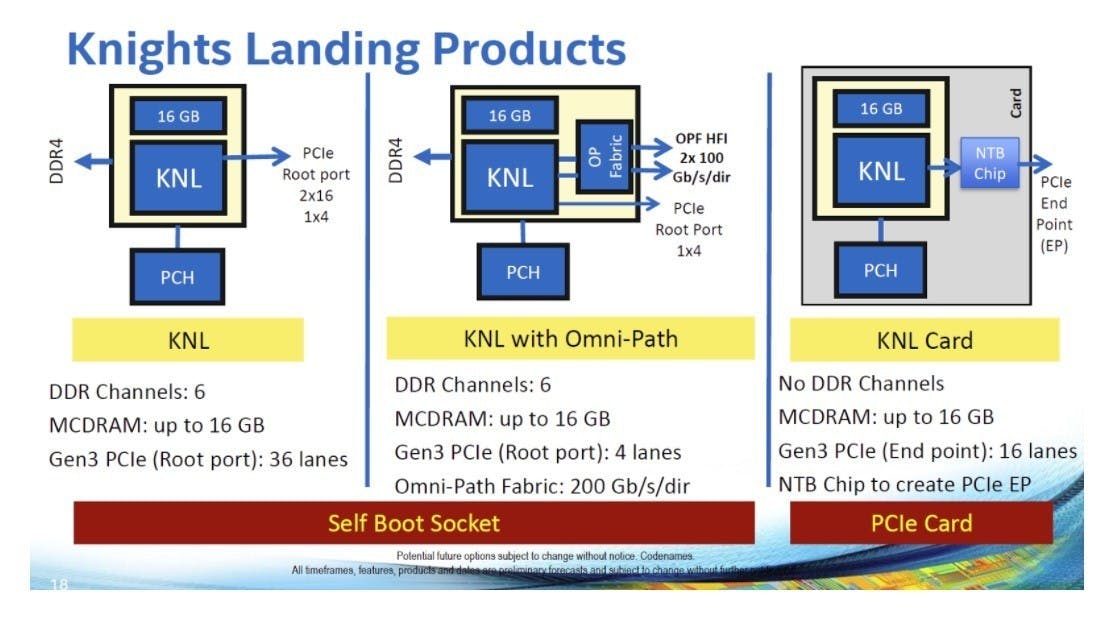

根據不同的需求，可做成處理器或著是PCIe加速卡，為了低網路存取延遲的環境，也有特別支援Intel Omni-Path的版本。

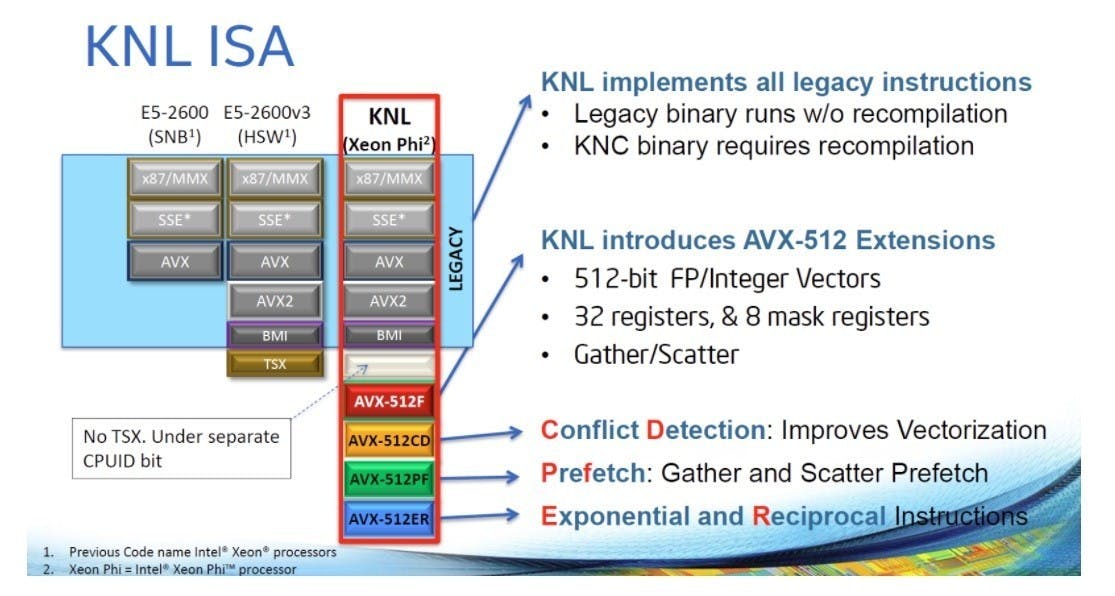

主要的SIMD指令集，當然是AVX-512了，後來隨著新Xeon伺服器平台Purley的出現，也隨之引進至Skylake-SP。

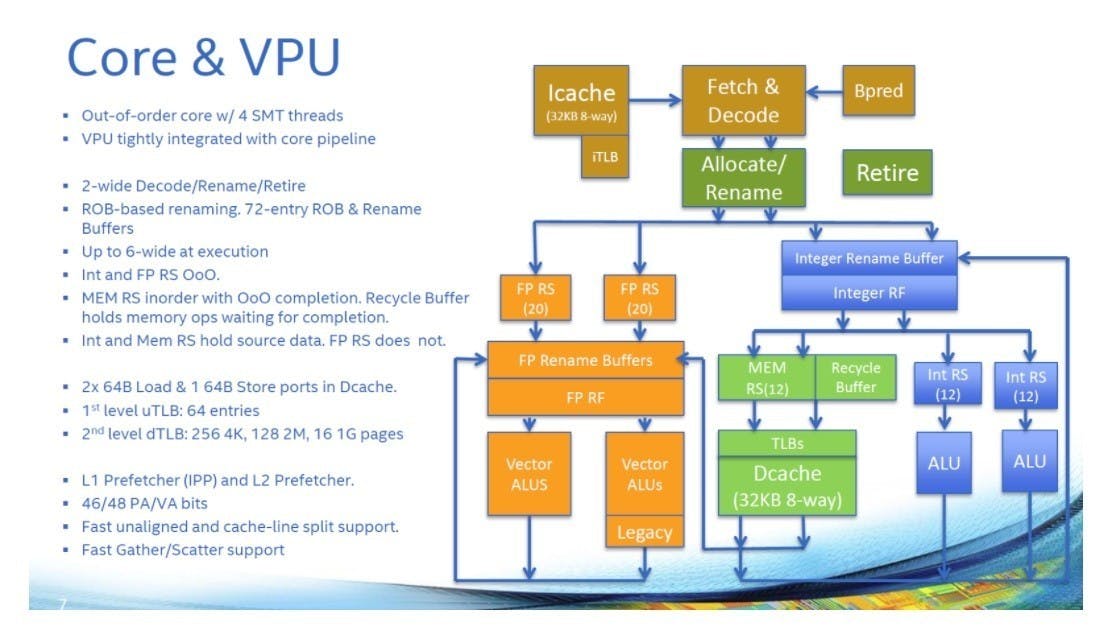

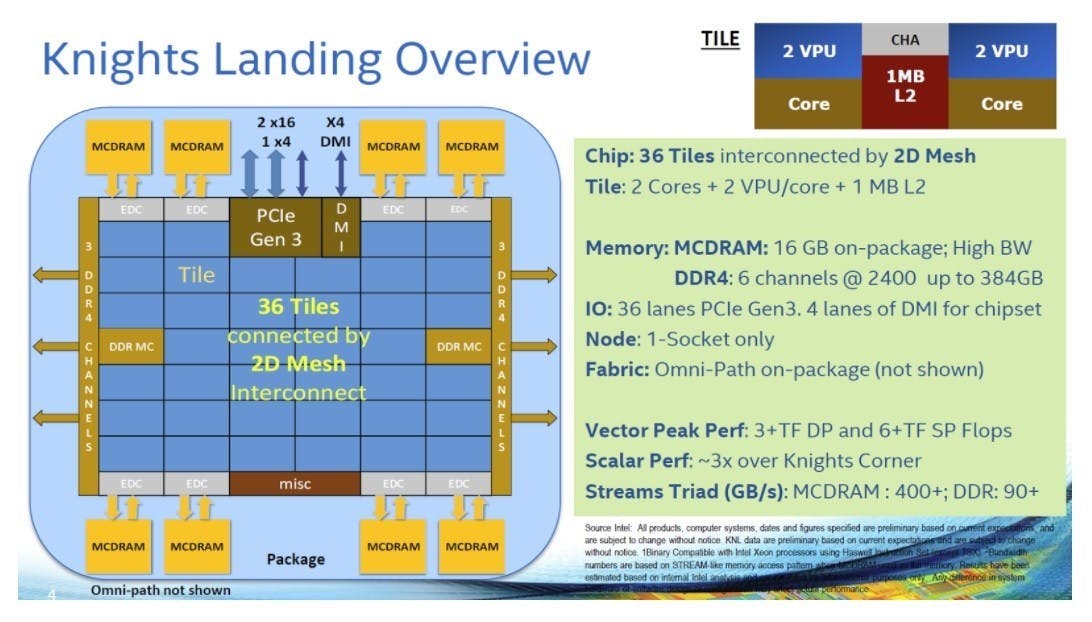

運算主力是每個4條同時執行緒 (SMT) 非循序執行 (OOOE) 核心、附屬的兩個向量處理單元 (VPU)，個別負責執行一個AVX-512指令，資料處理能量，相當於32個32位元單倍精確度或16個64位元雙倍精確度。

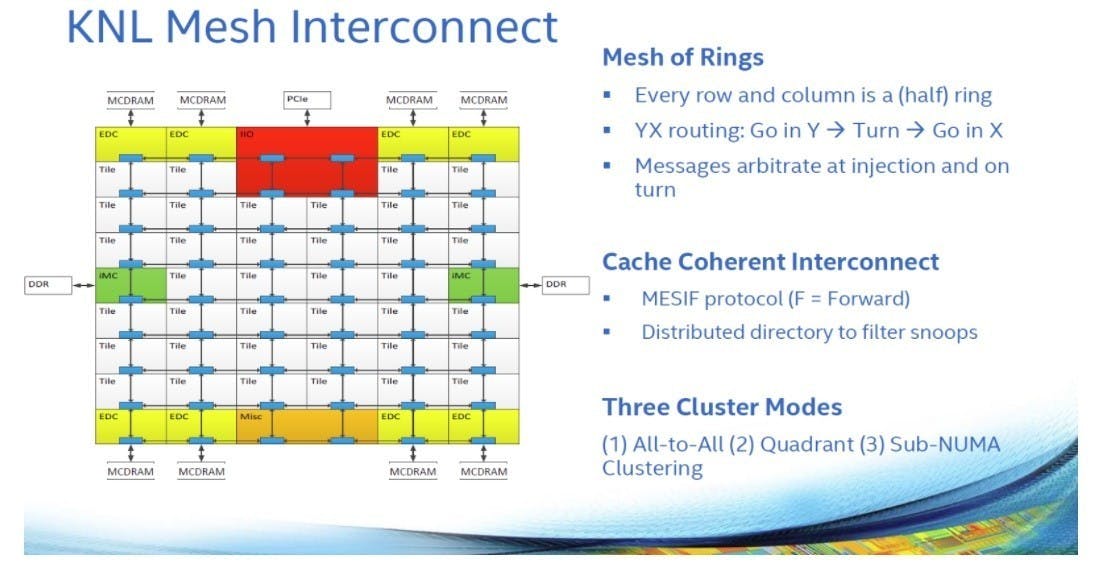

連結超級多核心的Mesh網狀網路匯流排，與MESIF快取資料一致性協定，也和Skylake-SP相同，或著不如說Skylake-SP就是分享Knights Landing的成果。

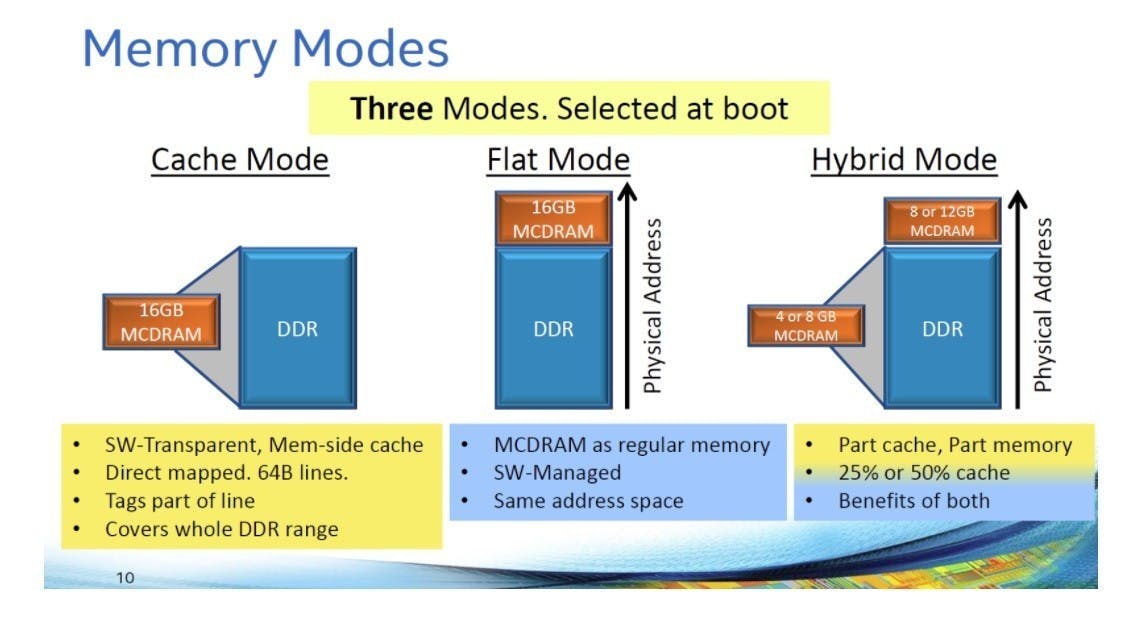

為一勞永逸解決記憶體頻寬與延遲，Knights Landing整合高達16GB容量的多晶片封裝嵌入式DRAM (MCDRAM)，可選擇性作為快取或主記憶體使用。

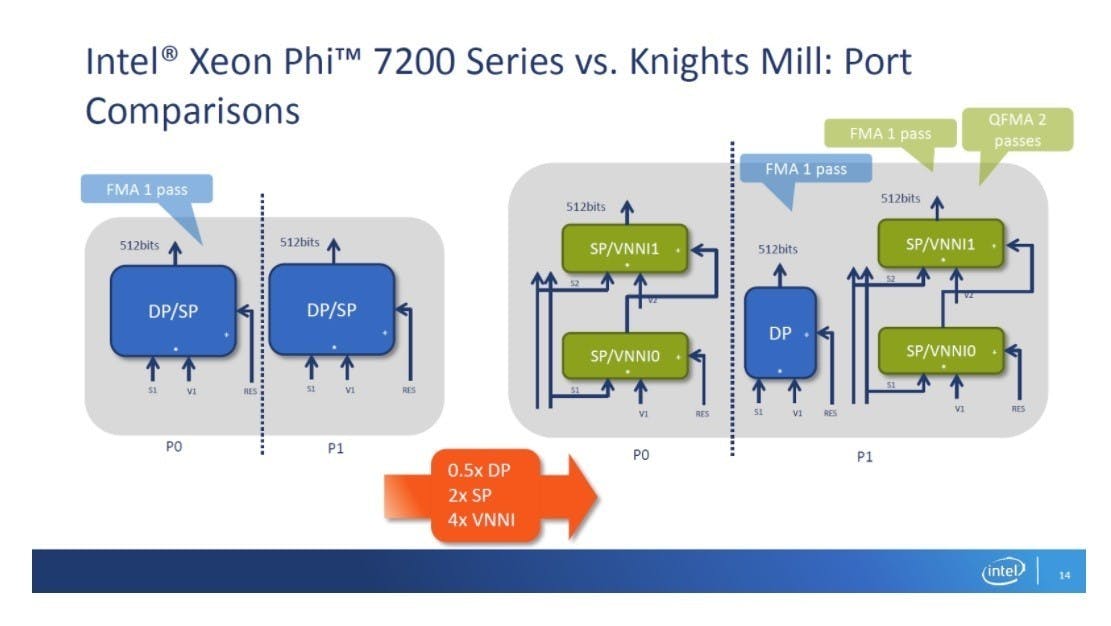

而今年Hot Chips 29亮相的「Knights Mill」，則是為了人工智慧最佳化的修改版。講的更簡單一點，僅微幅修改其VPU，使其更有效率的執行大量更低精度的資料，因為訓練、深度學習與預測辨識，並不見得需要高浮點精確度，短整數即可滿足多數需求，否則記憶體消耗量和資料儲存容量絕對破表。
所以Knights Mill的64位元雙倍浮點效能僅Knights Landing的一半，但單精度浮點與16位元整數，卻激增至兩倍及四倍。

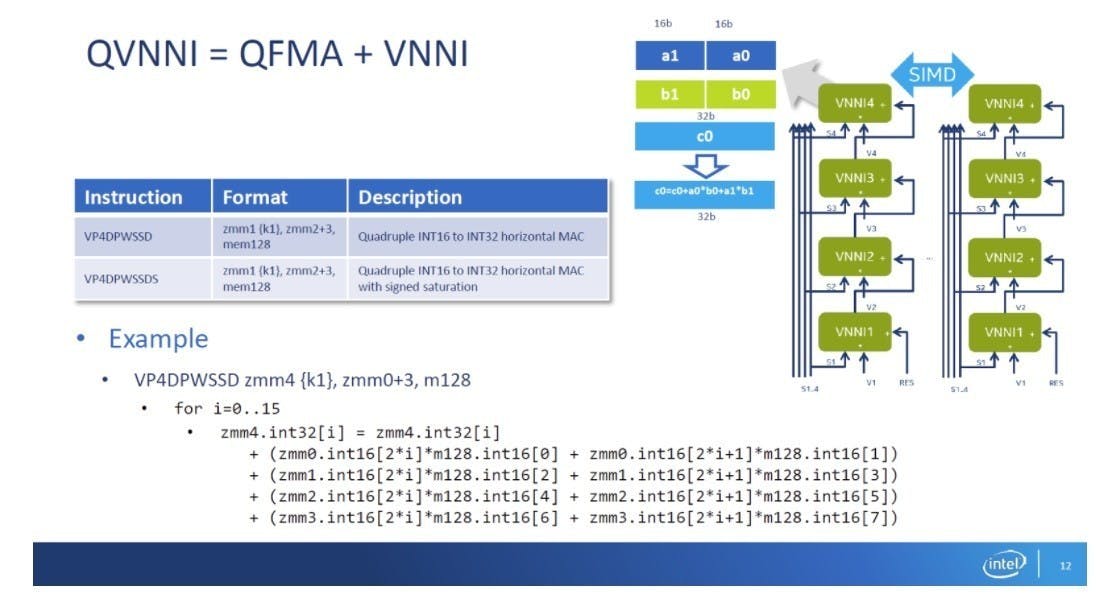

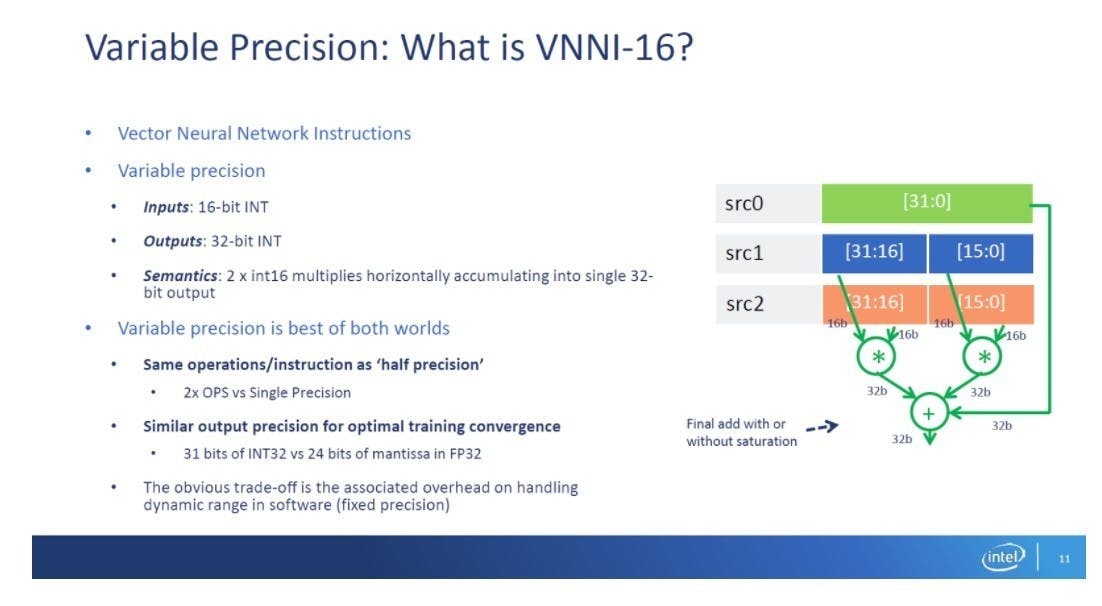

指令集也有相對應的擴充，以因應高密度32位元浮點乘積和與16位元整數的運算需求。
如果先前有看過Google第一代TPU與NVIDIA Volta的Tensor Core，想必這此應該很「有感」。

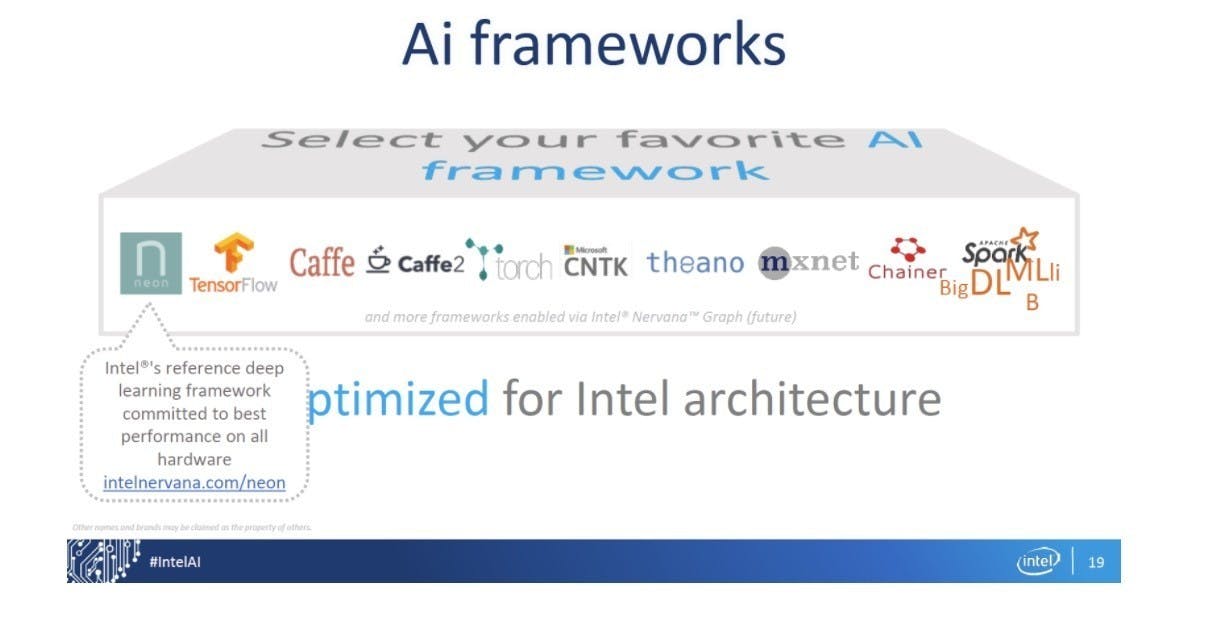

最後的最後，Intel總得趁機宣傳一下他們的「軟體生態系統」多麼的完善。雖然歷史的教訓早已告訴我們，這些跟軟體扯上關係的鳥事，往往才是Intel開發新市場最大的罩門。
Intel Xeon Phi家族一向對一般屬性消費者是極度陌生的產物，「存在感」恐怕遠比標準版Xeon處理器還要稀薄。看在這產品線似乎尚未闖出任何名號的份上，假以時日，搞不好就從此「默默的消失在世界的盡頭」也說不定。如果成真，希望不是筆者太烏鴉嘴呀。ㄎㄎ。
