AMD 公布未來 GPU 藍圖,將直上 14nm 並於 2017 年導入 HBM2

2016.04.21 03:19PM
是AMD 公布未來 GPU 藍圖,將直上 14nm 並於 2017 年導入 HBM2這篇文章的首圖

圖片來源: VideoCardz

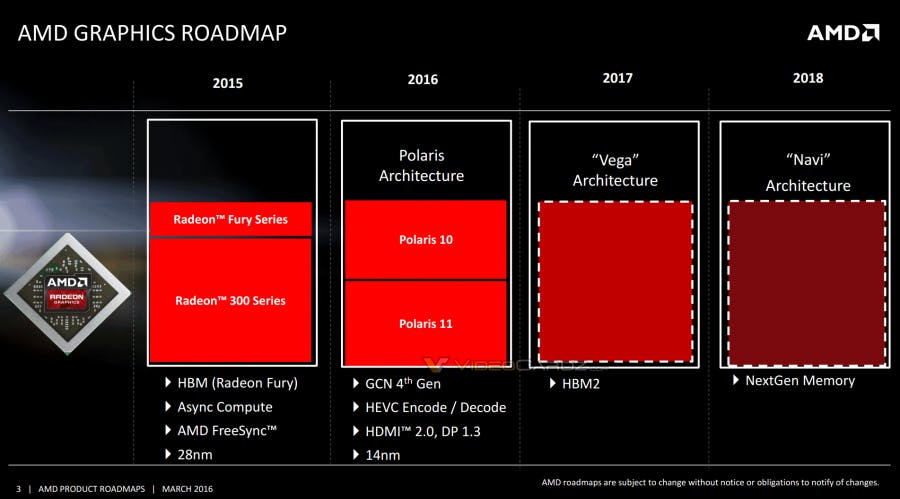

AMD 稍早公布了 2016-2018 年的 GPU 藍圖,也揭露接下來的 Polaris 、 Vega 以及 NAVI 三個代號的 GPU 的些許特徵細節,在今年即將公布的 Polaris 分為高階的 Polaris 10 與中低階的 Polaris 11 ,將使用第四世代的 GCN ,支援 HEVC 編碼與解碼,並提供 HDMI 2.0 以及 DP 1.3 輸出,同時跳過 20nm ,直上 14nm 製程,意味著應該不是台積電代工了。另外 2017 年的 VEGA 則將用上 HBM 2 高速記憶體, Navi 則將使用比 HBM2 更新的記憶體。

可推測的是, AMD 受限於搭配具備大容量的 HBM2 的 VEGA 要在 2017 年才能登場, Polaris 考慮到目前遊戲對於 RAM 的需求越來越大,即便是高階的 Polaris 10 也可能不會再搭配最大僅 4GB 的 HBM ,而是選擇傳統的 GDDR 記憶體;而 NVIDIA 將在今年推出的第一世代消費級 Pascal GPU 也傳聞還不會採用單價仍高的 HBM2 ,就今年的情況來看,兩家的消費級 GPU 仍會以 GDDR 為主。

AMD 聲稱 Polaris 的功耗效能比對比現行的 28nm GPU 將提升 2.5 倍,可視為 AMD 希望能藉由今年將推出的 Polaris 翻身,否則現階段在消費級 PC 市場的佔有率相較 NVIDIA 仍處於劣勢。

新聞來源: VideoCardz
